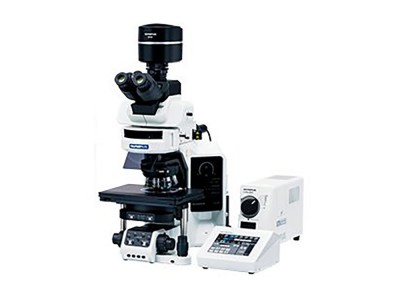

Evident奥林巴斯荧光显微镜BX63

在正置荧光成像领域，Evident推出的BX63电动荧光显微镜代表了奥林巴斯显微镜在光学设计与精密机械工程上的深度整合。作为一款面向高强度观察与图像采集需求的全电动平台，奥林巴斯荧光显微镜BX63将电动聚焦、超声波压电载物台驱动与智能控制软件融为一体，为微弱荧光信号的稳定捕获提供了可靠的硬件基础。本文将从机械架构、照明系统、光学部件与智能控制四个维度，解析这台荧光显微镜的核心技术特点。

一、全电动架构与固定式载物台的稳定性设计

BX63区别于传统正置显微镜的关键，在于其“固定式载物台＋电动物镜转盘聚焦”的机械方案。传统设计通常通过升降载物台完成聚焦，而BX63则利用精密电动物镜转盘沿光轴方向移动物镜来实现聚焦，使载物台保持固定。

这一设计带来的直接优势是更高的机械稳定性。固定式载物台避免了样品在聚焦过程中的整体位移，降低了振动引入的像移，对于Z轴层扫（Z-stack）采集与后续反卷积理尤为重要——这类工作流对轴向重复定位精度极为感，稳定的机械结构能够显著提升层扫数据的轴向一致性。

在水平方向，BX63的电动载物台采用超声波压电技术驱动。与传统电机传动相比，压电驱动运行平滑安静，可实现高精度的微步进定位，兼顾了操作的流畅性与定位的性。

二、复眼透镜荧光照明：全域均匀照明

荧光成像的定量性高度依赖照明的均匀程度。BX63的荧光照明器内置复眼透镜（fly-eye lens）系统，将光源发出的光束分割、重组后形成均匀照明场，使激发光在整个视场内保持一致的强度分布，并覆盖较宽的波长范围。

复眼透镜结构同时简化了灯丝对准操作。传统荧光照明中，光源灯丝的定位需要较多手工调整，而复眼系统通过光束匀化降低了对准难度，使照明中心与视场的一致性更易保持，有助于长时间观察中照明条件的稳定。

三、灵活的8孔照明器与高性能反射镜部件

BX63采用8孔位照明器设计，可容纳多组荧光反射镜部件，便于根据激发与发射波段快速切换。这一结构在多色荧光应用中减少了反复更换反射镜部件的需要，缩短了通道切换的操作时间。

在光学镀膜方面，荧光反射镜部件采用高透射率与陡峭截止斜率的先进涂层。高透射率保证激发光到达样品、发射光通过检测光路；陡峭的截止斜率则有助于激发波段与发射波段的干净分离，减少串色。此外，反射镜部件内表面经过特殊理，可99％以上的杂散光，从而提升检测灵度，获得清晰的色彩分离效果。

四、UIS2高数值孔径物镜：色差校正与低自发荧光

物镜是决定荧光信号采集效率的核心部件。BX63配套的UIS2物镜具备高数值孔径（NA），能够在微弱荧光信号条件下仍保持较高的分辨率与信号收集能力。其色差校正设计保证了多波长成像时的焦点一致性，对多通道图像的叠加十分关键。

UIS2物镜还采用先进镀膜技术，在较宽波长范围内实现平场高透射，同时降低物镜玻璃自身的自发荧光背景，进一步提升信噪比。低自发荧光特性在弱信号成像中尤为宝贵，可避免镜片材料产生的背景噪声掩盖目标信号。

五、智能控制与软件集成

BX63的全电动特性由智能控制系统支撑。操作人员可通过触摸面板控制器（TPC）输入观察条件，并在引导模式与完整模式之间切换：引导模式以流程化提示辅助当前操作，完整模式则开放全部设置项。系统支持预先保存多个观察点与成像条件，便于快速调用此前使用过的成像参数。

载物台控制器可从机架拆下，安放在顺手的位置；配合超声波载物台使用时，可模拟手动聚焦的操作手感，优化人机交互体验。控制器上的开关可在不同观察方法（明场、荧光、微分干涉、相位差等）、物镜与反射镜部件之间切换，并可直接调节光强度或触发图像捕捉。

在软件层面，观察条件数据可由控制器自动传输至图像分析软件，配合流程管理器实现全自动多通道图像采集，将重复性的多波段成像流程标准化，提高数据采集的一致性与效率。

Evident奥林巴斯荧光显微镜BX63通过固定式载物台与电动物镜转盘聚焦的机械创新、复眼透镜匀化照明、高透射低杂散光的反射镜镀膜，以及高数值孔径、低自发荧光的UIS2物镜，构建了一套面向高精度荧光成像的完整光学链路。其全电动控制与软件集成进一步降低了操作门槛，使复杂的荧光观察与图像采集流程更加稳定。对于追求成像稳定性与自动化水平的用户而言，这台奥林巴斯显微镜提供了一个兼具光学性能与工程可靠性的解决方案。
