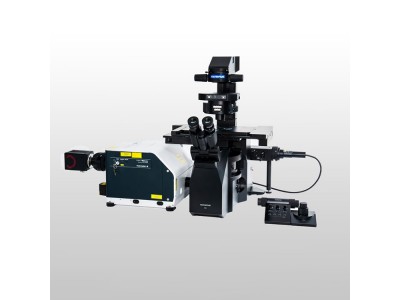

Evident IXplore IX85 SpinSR 转盘超分辨倒置共聚焦显微镜

设备基础应用定位

Evident IXplore IX85 SpinSR是融合转盘共聚焦与超分辨成像技术的高端倒置显微系统，前身隶属于奥林巴斯生命科学业务线，专为活细胞长时间动态观测研发。设备依托Yokogawa高速转盘模组搭配TruSight™ SR专属超分辨算法，可实现最低110nm横向光学分辨率，解决传统单点扫描共聚焦光毒性强、成像速度慢的行业痛点，广泛用于细胞生物学、神经科学、病理临床、高校科研等显微观测领域。

传统激光共聚焦采用单点逐行扫描模式，长时间观测易造成细胞光漂白、活性衰减，本机型搭载微透镜SoRa转盘光路，大幅提升光子采集效率，在低激光功率下即可输出高亮度成像，适配数小时延时活细胞追踪实验。

整机全套核心技术参数明细

核心光学结构原理

设备核心创新为SoRa微透镜阵列转盘光路系统，区别于传统无透镜针孔转盘，每一个针孔上方配套微型透镜，通过光学光子重分配原理，将原本偏离针孔、会被损耗的散射光线重新汇聚至针孔中心位置。

该光路设计带来两大核心提升：一是同等激光强度下成像亮度显著提升，可降低激发光功率；二是大幅削弱光漂白、光毒性，延长活细胞样本可观测时长，适合数十小时延时动态追踪实验。系统支持一键切换宽场、标准共聚焦、超分辨三种成像模式，无需改动硬件光路。

整机基于IX85稳定倒置镜架搭建，搭载UIS2无限远校正光学系统，搭配X Line系列平场消色差物镜，全视场球面、色差校正均匀，边缘成像无畸变，适配大面积组织切片、多层细胞球观测。

TruSight™ SR超分辨算法优势

TruSight™ SR是设备配套专属计算成像算法，也是实现纳米级细节解析的关键软件模块。算法采用精准反卷积数学模型处理原始成像数据，在强化细微结构边缘的同时完整保留像素荧光强度原始数值。

区别于普通图像美化类软件，该算法支持定量荧光数据分析，实验人员可直接对处理后的超分辨图像开展灰度统计、蛋白表达定量测算，数据符合科研论文发表的严谨性要求。算法实时运算，成像采集后即刻输出优化图像，无需长时间离线处理，大幅提升实验室数据产出效率。

配套cellSens软件内置全流程自动化实验模板，多点时序成像、三维堆叠扫描、多通道荧光叠加均可一键设置，软件自动同步转盘、激光、载物台时序，微秒级同步控制规避图像错位。

国标规范与适用科研场景

整机设计生产对标JJF 2160-2024激光共聚焦显微镜国家计量校准规范，同时满足ISO 21073:2019生物荧光共聚焦国际光学标准，所有分辨率、信噪比、激光稳定性指标均可通过第三方计量机构检定。

适用场景覆盖高校生命科学院、医药研发实验室、临床病理研究室、神经生物学研究所：活细胞动态蛋白追踪、细胞骨架超微结构观测、脑组织切片荧光成像、肿瘤组织病理三维扫描、药物细胞毒性长效检测、微生物微观形态观测。双层机架版本可拓展环境孵育模块，实现恒温恒湿细胞原位长期成像。

设备选型参考要点

选型优先区分单层、双层机架版本：单层机型预算更低，满足常规超分辨成像；双层双转盘机型支持针孔/SoRa盘自动切换，适配多批次对比实验、多类型样本轮换观测。

若以活细胞延时实验为核心需求，优先选择本款SoRa微透镜转盘机型，相比单点扫描共聚焦光损伤更低；若需要大量组织大视野切片，可搭配26.5大视场X Line物镜拓展视野范围。实验室有定量荧光分析需求，必须确认设备搭载原生TruSight™ SR算法，避免使用仅做视觉增强的第三方成像软件。

设备架设与操作规范

整机需放置水平减震实验台，规避地面震动造成Z轴对焦漂移；开机后预热15分钟待激光、光路系统稳定再开展观测。根据样本类型匹配对应物镜与浸液介质，硅胶浸液物镜无需频繁擦拭，简化操作流程。

开展长时间活细胞成像时，调低激光输出功率，搭配设备自动Z补偿功能，避免长时间观测焦点偏移；实验结束关闭激光光源，仅维持软件待机，延长激光器使用寿命。切换成像模式时等待光路电机完成定位再采集图像，防止画面模糊错位。

日常维护与计量保养细则

每次实验结束擦拭物镜前端浸液残留、载物台样本废液，光学镜头仅使用专用无尘擦镜纸清洁，禁止纸巾、布料摩擦镜片造成镀膜损伤。转盘、滤片轮等电动光路组件避免外力触碰，防止电机定位偏移。

整机每年送至具备计量资质机构依据JJF 2160-2024完成分辨率、激光功率、载物台精度全套校准；长期闲置状态切断总电源，存放于恒温干燥无粉尘实验室环境，每月开机运行30分钟光路自检。禁止私自拆解激光模组与转盘光学单元，拆解将失去原厂质保服务。

售后配套服务说明

设备出厂完成全套光学、电子性能检测，附带原厂光学精度质检合格证书与CE安全认证文件。合规使用工况下出现光路、电控原厂故障，可申请官方售后检修；厂商配套整机操作、软件数据分析专项培训，指导操作人员完成时序成像、超分辨处理、三维重构全流程实验操作。

品牌生产实力说明

Evident原奥林巴斯生命科学事业部长期专注生物光学显微设备研发制造，深耕荧光、共聚焦、超分辨显微领域数十年，光学加工工艺成熟稳定，全系显微设备均按照ISO、国内显微计量标准完成出厂检测。产品线覆盖基础倒置显微镜、高速转盘共聚焦、超分辨成像系统，可适配高校、药企、临床各类科研实验室成像配套需求，全球供货体系稳定，设备光学参数经过多代实验迭代优化。
