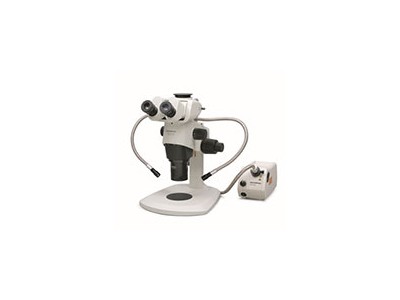

SZX16体视显微镜

国家标准规范说明

依据GB/T 19864-2013 体视显微镜国内通用仪器检测标准，文件统一规定体视显微镜光学成像指标、变焦系统误差、机身机械稳定性、照明装置安全、成像分辨率检测方法等全部硬性要求。

标准明确工业检测、科研实验所用体视显微镜，必须经过分辨率、畸变、景深、色彩还原四项基础检测，设备成像不能出现明显像散、色差，变焦全程图像清晰度保持稳定，各类电子、材料质检实验室选用设备均需满足该标准指标。

这款工业检测显微镜核心光学配置讲解

Evident旗下SZX16机型采用行业主流伽利略光学光路，搭配专属SDF像散补偿物镜结构，是专门面向高精度质检与科研试验打造的高端观察设备。

900线对/mm的超高解析能力是这款设备核心优势，搭配2x物镜时可以分辨微米级细微纹路，芯片引脚、电路板微小划痕这类精细缺陷都能完整呈现，不会出现模糊、边缘虚化问题。

16.4倍超大连续变焦区间覆盖0.7x至11.5x，操作人员不用频繁拆卸更换物镜，直接调节变焦旋钮就能完成样品全貌观察到微观细节放大，大幅减少试样拆装、设备调试花费的时间。平台提供六款不同规格物镜自由选配，兼顾长工作距离与高倍率两种使用需求，1x物镜可达60mm工作距离，复杂立体工件可以直接伸入镜头下方操作。

人机友好结构设计带来长时间观测舒适体验

很多检测人员长时间盯看镜筒容易出现颈椎疲劳，这款设备针对人体工学做了完整优化，适配长期连续质检作业场景。

观察筒倾斜角度能够在5°至45°区间自由调节，高矮不同的操作人员都能找到贴合自身坐姿的观察角度，不用刻意弯腰或者垫高工位。

镜筒自带会聚角优化结构，双眼成像融合效果更自然，长时间观察不容易出现眩晕、视觉疲劳，搭配大视场目镜，单次视野覆盖范围更大，减少频繁移动样品的操作频次，提升整体检测效率。

自动化成像组件实现数字化记录与测量

现代工业质检、高校课题研究都需要留存图片数据、出具检测报告，该机型全套支持数字化自动成像方案，适配标准化实验室数据留存需求。

可加装电动调焦组件，配合EFI景深扩展技术自动堆叠多层图像，生成无盲区高清模拟3D图像，凹凸不平的立体零件也能得到完整清晰成像。

三目镜筒预留标准相机接口，可搭载DP系列1730万像素工业数码相机，实时传输高清影像，配套专业图像软件可完成长度、面积、缝隙尺寸测量，自动添加标注并导出规范检测报告，省去人工记录、手绘标注的繁琐步骤。

多类型照明配件适配各类材质样品观测

不同材质工件反光、透光特性差异较大，单一光源容易出现反光过曝、细节发黑看不清的情况，设备配套多套照明组件自由搭配。

透射光源选用超薄LED底座，厚度仅传统设备一半，不占用实验台空间，可切换明场、暗场、偏振光三种模式，适合薄膜、薄片、半透明材料观察。

反射照明包含环形LED、同轴光源、四分环光源、双分支导光管四类，金属模具、电路板、复合材料、橡胶零件等反光立体工件都能匹配对应光源，消除镜面反光遮挡微观缺陷。

多规格配件自由组合适配不同使用场景

设备没有固定单一配置，观察筒、对焦单元均可按需选配，灵活适配生产线、实验室、自动化产线集成三类场景。

观察筒分为双目、三目、倾斜三目三种，只做肉眼观察选双目，需要拍照存档选三目，多人交替观测选用倾斜款；对焦机构分手动、重载手动、电动三款，轻型样品日常检测用普通手动，重型大型工件选用重载支架，全自动流水线配套直接搭载电动对焦模块。

跨行业大范围适用场景介绍

这款高规格体视显微镜兼顾工业生产、材料科研、生物实验、教学四大领域，是通用性极强的精密观测仪器。

电子制造车间用于半导体芯片引脚检查、PCB电路板短路、划痕缺陷筛查；材料实验室观察金属断面、陶瓷、复合高分子材料微观组织结构。

生物实验室可开展组织切片观测、显微辅助操作；各大高校材料、机械、生物专业用于课堂教学、毕业论文课题试样分析；汽配、模具工厂用于精密零部件外观尺寸、表面缺陷出厂质检。

日常使用维护与环境摆放注意要点

光学设备对存放环境有一定要求，建议放置在干燥无尘实验室，环境温度控制在5℃至35℃区间，避免潮湿空气造成镜头镜片起雾、内部金属结构锈蚀。

镜头表面只能使用专用擦镜纸轻柔擦拭，禁止纸巾、抹布直接摩擦镜片，容易划伤镀膜，闲置时盖上防尘罩，防止粉尘附着影响成像清晰度。

电动成像组件、LED照明底座避免频繁插拔线路，长期停机断开电源，延长照明光源使用寿命，定期检查调焦轨道润滑油，保证变焦、升降操作顺滑无卡顿。

仪器成套搭配选型参考

单独主机仅能完成基础肉眼观察，完整检测工位需要搭配对应配件组合使用，企业可根据自身检测需求按需搭配。

工厂质检工位推荐三目镜筒+环形LED光源+工业数码相机，实现实时拍照、尺寸测量；高校研发实验室建议选配多组物镜与偏振照明，满足多种新材料试样观测；自动化流水线可配套电动对焦单元，接入设备控制系统实现自动批量检测。

品牌生产实力说明

Evident Scientific前身奥林巴斯光学拥有数十年精密光学仪器研发制造经验，长期专注工业、科研类显微镜配套设备生产，光学产品线规格齐全，光路工艺稳定，可适配电子、材料、生物各类实验室与工控检测设备配套需求，全球供货渠道稳定，整机光学参数经过统一标准化出厂检测，成像精度长期保持稳定。
