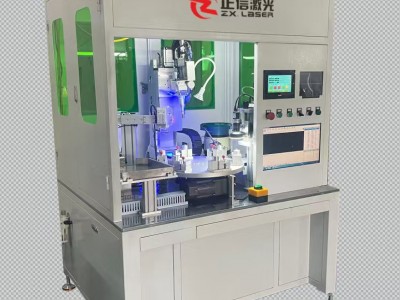

动力电池光纤激光焊接机

1. 产品概述

动力电池激光焊接机是锂电池电芯与PACK模组生产线核心工艺设备，搭载高功率单模光纤激光源，配套视觉定位、精密伺服工装与铝焊气体防护系统。设备专门处理方形铝壳电芯、软包极耳、铜铝汇流排、水冷板、储能箱体等高反光金属工件，完成顶盖环缝密封、极柱点焊、母排搭接等关键工序。焊缝达到IP68气密、高压绝缘、抗震动车规等级，可对接上下料机构与防爆除尘装置组建全自动流水线，替换电阻焊与氩弧焊，是新能源电池制造企业的主力量产设备。

2. 工作原理 / 构造原理

设备采用激光小孔深熔焊工艺，高能激光束穿透板材形成深熔熔池，母材一次性完成冶金熔合。同轴氩气持续吹扫熔池，隔绝空气防止氧化。CCD视觉自动捕捉焊缝轨迹，伺服工装保证工件重复定位精度。针对铜铝高反光材料，设备配置抗高反激光头，优化波形参数抑制气孔与脆性夹层。整套系统可存储多组焊接程序，既能单机半自动作业，也可以搭载机械手组成无人自动化产线，全程控制热输入，避免电芯受热损坏。

3. 材质参数 / 规格特性

激光器为单模光纤机型，能量集中度高，适合铝、铜异种金属深熔焊接。设备集成视觉定位、气体闭环防护功能，焊缝致密无气孔、无裂纹，可稳定通过氦检气密试验。焊接热影响区范围可控，壳体不会受热鼓包，有效保护内部隔膜与电解液。非接触焊接无电极磨损，耗材仅为保护气体。程序可一键切换多款电芯与箱体产品，单机可升级为机器人联机工作站，满足柔性量产需求，批量生产良品率维持在99.5%以上。

4. 核心优势 / 产品特点

第一，采用小孔深熔焊接成型，焊缝为牢固的冶金结合，无针孔、无微裂纹，彻底规避电解液渗漏风险，气密检测长期稳定，符合新能源汽车与储能电池长期服役要求。第二，搭载抗高反光学组件，解决铜铝反光造成的焊接难题，有效减少氢气孔，异种金属焊缝不会生成高阻脆性层，保证整组电池内阻均匀稳定。第三，热影响区域狭小，焊接热量不会传导至电芯内部，隔膜、电解液不会受热破坏，壳体无变形鼓包，极大降低短路报废概率，量产良率更高。第四，焊接效率远超传统工艺，不存在电极损耗，无需频繁更换配件；焊道成型整洁，减少后处理打磨工序，整条产线产能成倍提升，设备投资回本更快。第五，智能化柔性程度高，工艺文件可长期保存，快速切换不同规格电芯；可加装视觉监测与六轴机器人，从小型工厂单机生产到大企业智能产线都能适配。

5. 主要用途 / 适用行业

用于方形铝壳电芯顶盖密封环焊、极柱焊接、软包电池极耳焊接、PACK铜铝汇流排焊接、液冷板焊接、储能电池箱体密封焊接。广泛应用于动力电池厂、储能电池PACK车间、新能源五金结构件加工厂。

6. 落地选型指南

铝壳电芯环缝密封选用1500W单模机型；厚铜铝母排深熔焊接选用3000W高功率机型；多品种轮番生产加装CCD视觉定位；大批量产线直接配套六轴机械手与防爆除尘系统；铜铝异种搭接焊接必须启用抗高反程序，降低气孔缺陷。

7. 安装方法 / 使用方法

将设备固定在防震平台，接入三相电源与冷水机组，连接同轴保护气路；校准视觉坐标系，把电池工件装夹到位；调用对应产品焊接程序，调试激光功率、行走速度与保护气流量；首件做完氦检气密与绝缘检测，确认无渗漏、无热损伤后开启连续量产；定期校准光路与定位精度。

8. 施工注意 / 风险提示

车间做好防爆除尘，及时抽走铝蒸汽烟尘。严格控制热输入，防止高温造成电芯内部损坏。保护气流量匹配焊接速度，避免焊缝氧化出现微气孔。定期清理保护镜片，防止光斑能量衰减导致熔深不足。铜铝焊接不得随意修改波形参数，避免产生脆性夹层。

9. 采购说明 / 交付标准

激光功率、运动平台、视觉系统、机械手配置均可按需定制。整机包含光纤激光器、冷水机、焊接机头、伺服工装、视觉系统与控制系统，出厂完成铜铝焊接样品打样。随货附带出厂合格证书、气密检测报告、操作手册与整套焊接工艺参数。

10. 质保售后规范

整机机架、电路与运动系统享受质保，激光器核心部件提供长期保修。技术人员远程协助优化铜铝焊接工艺，处理焊缝气孔、气密漏气、电芯热损伤等问题，可上门为产线调试自动化联机方案。
