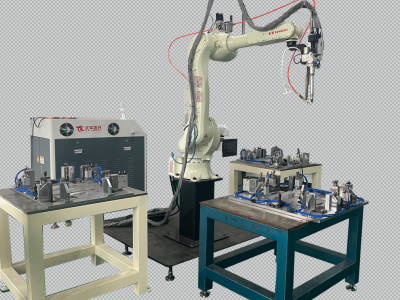

电控机柜专用光纤激光焊接机

1. 产品概述

控制柜激光焊接机分为手持激光焊接机型与自动化机柜焊接工作站，专为高低压配电控制柜、PLC工控柜、户外防水电控箱、储能机柜钣金加工设计，适配0.4mm至3mm冷轧钢、镀锌板、不锈钢、铝合金板材，可替代传统氩弧焊工艺，改善传统焊接柜体形变超标、焊缝渗漏渗水、打磨工序繁重等加工缺陷，是电气成套设备制造企业钣金柜体批量加工专用设备。

2. 工作原理 / 构造原理

设备以光纤激光为焊接热源，自动化工作站配套伺服翻转工装与CCD视觉跟踪系统，可多角度夹持柜体钣金，实时追踪焊缝轨迹防止焊接偏移。激光束精准聚焦板材拼接缝隙，依靠母材自熔完成密封熔合，同步通入惰性保护气体减少焊缝氧化。数控系统存储多套柜体焊接工艺，可连续完成角接满焊、门框密封焊、搭接焊、门板封边加工，也可搭配机器人联动实现流水线全自动作业。

3. 材质参数 / 规格特性

整机采用重型落地钢制机架，承重稳定，可承载大尺寸电控柜体加工。适配0.4-3mm多类电控钣金材质，支持点焊、直线焊、圆弧封边多种焊接模式，工艺参数数字化存储，不同规格柜体一键切换程序。自动化机型可搭配翻转流水线、六轴机器人组成无人化产线，手持机型适配小批量打样、现场修补，兼顾灵活加工与大批量连续量产。

4. 核心优势 / 产品特点

激光能量高度集中，热影响区域狭小，薄板焊接无翘曲、凹陷变形，柜体门框、拼接基准尺寸误差小，柜门贴合紧密，无需大量校正调平，避免门锁、密封胶条装配错位。焊缝熔池稳定，内部致密无气孔砂眼，成型平整光滑，连续密封焊缝气密性优异，可达到IP54、IP65防水防尘标准，户外、储能控制柜使用不会出现雨水渗漏短路故障。焊接速度为传统氩弧焊的3至6倍，薄板加工无需焊丝填充，耗材投入低；设备操作门槛低，简单培训即可上手，摆脱专业焊工依赖，成品返修率低，综合加工成本更低。设备材质兼容性广泛，可对接自动化机器人产线，同时适配多规格柜体混线生产，兼顾打样与规模化量产需求。

5. 主要用途 / 适用行业

应用于电气成套设备制造行业，加工高低压配电柜、PLC工控柜、户外防水电控箱、储能机柜钣金，完成柜体角接满焊、门框密封焊、板材搭接焊、门板封边等工序，适配工地、户外、储能场景电控柜体批量生产。

6. 落地选型指南

小批量打样、零散柜体修补选用手持激光焊接机型；大批量标准化柜体流水线生产选用带视觉跟踪自动化工作站；0.4-1.5mm镀锌薄板柜体选用2000W标准机型；2-3mm加厚不锈钢储能机柜可选用3000W高功率配置，全自动产线可额外搭配六轴机器人联动模块。

7. 安装方法 / 使用方法

自动化工作站放置硬化地面调平固定，接入工业电源与惰性保护气路，调取对应柜体焊接工艺；将电控柜体装夹至伺服翻转工装，视觉系统自动校准焊缝，启动程序完成多面连续焊接；手持机型接通电源和气路后，人工移动焊枪完成局部拼接加工。

8. 施工注意 & 风险提示

作业全程佩戴激光专用防护护具，禁止裸眼直视激光光束；焊接前清理板材焊缝表面锈蚀、油污，防止焊缝产生气孔影响防水密封性；定期校准视觉跟踪定位精度，避免柜体大尺寸焊缝偏移；禁止长期3mm厚板材满负荷连续加工，降低激光发生器损耗。

9. 采购说明 & 交付标准

手持机型、自动化工作站标准规格现货供应，可根据柜体外形尺寸定制大行程翻转工装。整机交付包含激光主机、伺服翻转工装、CCD视觉系统、保护气路组件、控制柜，随货附带厂家出厂合格证书、整机性能检测报告、操作维护说明书，可提供现场安装调试与操作人员培训。

10. 质保售后规范

整机享受标准质保服务，核心光纤激光发生器、伺服传动、视觉系统配备专项质保周期，质保期内非人为违规操作造成的设备故障，可免费更换配件并上门检修。长期提供电控柜体焊接工艺优化、工装改造、原厂易损备件配套技术支持，可根据新款柜体更新匹配焊接程序。

本款控制柜专用激光焊接机针对电气成套钣金柜体密封防水加工需求开发，有效控制焊接变形、提升柜体防护等级，兼容多种钣金材质并适配自动化流水线生产，降低打磨、人工、返修综合生产成本，适配各类高低压电控、储能机柜制造企业。
