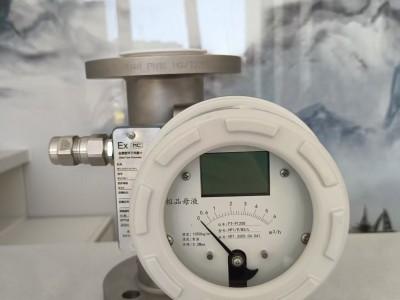

SHF型金属管浮子流量计

标准规范说明

依据JB/T6844-2015《金属管浮子流量计》，变面积式金属管浮子流量计属于工业流程专用流量计量仪表，该标准统一规定仪表结构、流量精度、耐压耐温指标、防爆防护等级、磁耦合传动可靠性、出厂校准规范等硬性技术要求，是化工、冶金、食品医药等流程工业采购流量监测仪表的统一验收依据。

标准明确金属管浮子流量计需具备无接触磁耦合信号传输结构，量程比不低于10:1，区分地显示、远传通讯、防爆多类衍生型号，同时规范防腐内衬、合金耐蚀材质的制造检测标准，适配高温高压腐蚀流体连续计量工况。

变面积式流量仪表产品基础定位解析

这款SHF金属管浮子流量计属于新一代变面积流量计量设备，是传统玻璃管浮子流量计、简易节流装置的升级替代方案。玻璃转子仪表存在承压耐温极限低、易碎、无法适配腐蚀介质等短板，老式节流装置调试繁琐，小流量测量误差偏大。

整机采用全金属一体化结构，核心作用是精准采集高温、高压、强腐蚀液体介质的瞬时流量与累积流量数据，搭配模块化智能指示器，同时实现现场直观读数、4-20mA远传信号输出、超限流量报警多项功能，完整适配各类流程工厂生产线流量闭环监控体系。

设备无需配套复杂稳压前置装置，微量至大流量区间测量稳定性均衡，是化工连续生产线、锅炉水循环、医药洁净原料输送的主流流量监测配套仪表。

磁耦合无接触传动工作构造原理讲解

仪表整机分为锥形金属测量管、内置流量浮子、磁耦合传动机构、智能显示指示器四大核心构造单元，整套流体检测、信号传递流程无机械摩擦接触，长期运行无磨损滞后问题。

流体从测量管底端自下向上穿过锥形管路时，浮子受到流体向上推力抬升，当浮子自身重力、介质浮力、节流压差三者达到受力平衡时，浮子停留高度对应固定实时流量数值。浮子内部永磁体通过磁耦机构无接触将位移信号传递至外部指示器，杜绝流体渗漏险。

带远传功能的型号会将浮子位移信号转换为工业标准4-20mA电流信号，兼容HART通讯协议，可直接接入电脑、PLC系统完成远程参数标定；仪表内置独立自检电路板，实时识别管路堵塞、信号断路等故障并自动存储记录，断电之后全部流量累积数据完整留存，不会丢失生产计量数据。

多材质多规格整机性能参数详解

测量管本体提供四类主流防腐耐蚀材质选型，304、316L不锈钢适配常规清水、中性油类介质；钛合金、PTFE内衬碳钢适配酸碱强腐蚀流体；产品通径覆盖DN15至DN200全规格，DN50为通用标准型号，总长320mm，测量管壁厚度4毫米，单台自重12.5千克。

仪表统一标准量程比10:1，地直读基础型号测量精度±1.5%~±2.5%，搭载HART远传模块的高精度款精度可达±1.0%；整机防护分为IP65、IP67两个防护等级，防爆结构提供ExiaⅡCT6本安型、ExdⅡCT6隔爆型两类，适配易燃易爆化工生产车间。

指示器分为五款模块化可更换型号：M0地直读显示、MK流量超限报警型、HI/HART远传通讯型、HD隔爆远传款、MB锂电池液晶无外接电源款；管路连接支持法兰、卡套两种接口，可垂直、水平、底侧、侧侧多方位安装，适配复杂现场管路布局。公称压力分1.6MPa大口径款、4.0MPa中小口径高压款，适配不同承压管路工况。

对比老式流量仪表的核心使用优势

和传统玻璃管浮子流量计对比，全金属壳体不存在破碎泄漏险，耐受高温高压环境，强腐蚀酸碱介质也可稳定长期使用；模块化指示器拆装无需拆解管路，检修更换操作简单。设备自带断电数据保存、实时故障自诊断功能，生产计量数据可完整追溯。

HART通讯远程组态功能无需现场拆机，电脑端即可完成量程、报警阈值标定调试；无接触磁耦合传动机械传动滞后、磨损问题，数年连续运行测量精度不衰减。多方位安装结构适配老旧厂房改造，微量、大流量工况均可覆盖，整机机械结构牢固，检修运维周期更长，降低工厂仪表更换频次。

全行业流体流量监测适用覆盖范围

石油化工行业可用于酸碱溶剂、原油原料输送流量实时监控；冶金电力厂区适配循环冷却水、锅炉燃、供水管路计量；医药食品车间管控洁净无菌原料流体定量输送；造纸厂完成药液、生产清水管路流量采集；同时通用密封水、设备轴封水专项流量监测场景。

仪表适配各类液态介质，防爆系列可投入易燃易爆危险化工区域，满足生产规范；除单独单台监测外，也可配套液位计、压力仪表组成完整工艺参数采集系统，适配全流程自动化产线数据采集需求。

分工况精准选型实操指引

高温高压管路工况，优先选用M0地显示款、MK报警款；输送强腐蚀酸碱介质，本体材质选择钛合金或者内衬PTFE测量管；工厂自动化PLC系统需要远程采集流量数据，选配HI/HART远传型号。

化工防爆生产车间，根据防爆等级需求匹配Exia本安型或Exd隔爆远传仪表；无24V外接供电的独立监测点位，选用MB锂电池液晶指示器；DN50及以内中小口径高压管路选用4.0MPa法兰规格，DN80以上大口径管路选用1.6MPa低压标准。

标准化安装流程与现场操作规范

步根据现场管路走向选定垂直、水平安装方位，严格保证流体流动方向与仪表壳体标识保持一致；第二步法兰连接遵循HG/T20592国标均匀紧固螺栓，卡套式接口锁紧到位，防止介质渗漏；第三步地款可直接目视读取瞬时、累积流量数值，远传仪表对接DC24V二线制控制回路，防爆型号密封全部电缆出线接口。

安装完成后空载排空管路内部空，缓慢通入待测介质，核对显示流量数值与实际输送量匹配无误，即可正式投入生产线连续使用。

现场施工禁忌与日常维护提示

介质流向反向安装会直接造成内部浮子卡死、仪表失效；禁止长期在超过公称压力、介质温度上限工况运行，会导致测量管变形、密封渗漏。防爆仪表未密封电缆接口时，严禁投入易燃易爆危险区域使用。

管路震动剧烈的工位必须加装缓冲支撑支架，抵消震动对浮子平衡精度的干扰；介质含大量固体杂质的管路，仪表前端必须加装前置过滤器，杂质卡滞浮子会直接造成测量失真、设备故障。每日巡检查看指示器数值、法兰密封面有无渗漏，定期清理前置过滤器杂质。

采购交付标准与物流包装说明

产品支持单台起订，工程项目批量采购交付周期5至10个工作日；整机独立实木木箱防护包装，零担、整车物流均可发货，长途运输避免壳体磕碰损伤。每台仪表出厂附带产品合格证、原厂流量校准检测报告、完整安装接线说明书。

测量管材质、管路通径、指示器功能类型均可按需定制选配，到货验收时核对壳体无磕碰划痕、法兰密封面完好无损，配件资料齐全再完成签收。

原厂质保与全周期售后技术规范

整机原厂提供12个月质保服务，质保覆盖测量管、指示器原厂原生质量缺陷；人为违规使用造成故障不在质保赔付范围，包含介质腐蚀超出材质适配范围、反向安装、超温超压长期运行、杂质卡滞损坏浮子等场景。

采购后提供线上一对一选型、安装调试全程技术指导；整套流量监测系统可根据客户现场工况出具专属适配方案；经检测确认属于原厂产品质量问题，可免费换货、重新流量校准。

品牌配套设备生产实力说明

企业长期专注工业流量、液位计量仪表研发制造，核心量产SHF系列金属管浮子流量计，同步配套磁翻板液位计、涡街流量计、电磁流量计、涡轮流量计、机械式流量开关、轴封水专用流量监测仪表等自动化测量设备。整机严格遵循JB/T6844-2015行业标准生产，可提供常规、防爆、防腐、远传全细分型号，适配化工、冶金、食品、医药全行业液体流量计量采购需求，供货周期稳定，配套完整工况选型、现场调试技术服务，技术参数完善，能够持续为流程工业厂区提供稳定可靠的流量监测配套仪表。
