卫生抛光型金属管浮子流量计

标准规范说明

依据JB/T6844-2015《金属管浮子流量计》与食品3A卫生设备规范，卫生抛光型浮子流量计属于洁净工艺专用变面积流量仪表，行业标准统一规定流量测量精度、磁耦合密封结构、耐压耐温性能；食品制药卫生规范要求设备内部无死角、镜面抛光、可在线清洗，无介质积存滋生微生物险，是无菌生产线流量监测设备的验收参照依据。

标准明确卫生级流量仪表必须采用无穿透式磁隔离传动结构，杜绝管路介质外漏，流道光滑无凹凸滞留区，卡箍快装结构满足快速拆解清洗需求，适配纯化水、药液、食品原料等高洁净流体连续计量工况。

卫生级洁净流量仪表产品基础定位解析

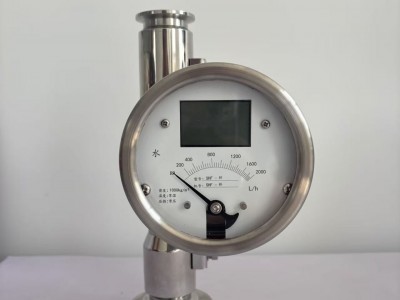

这款卫生抛光金属管浮子流量计是专为高洁净流体管路设计的变面积流量测量设备，用于替换普通法兰螺纹式工业浮子流量计。常规工业流量计内部流道存在凹凸死角，药液、食品浆料极易残留堆积，滋生微生物，无法满足制药、食品行业无菌生产管控规范。

整机全部采用316L不锈钢镜面抛光工艺加工成型，内部无任何介质滞留死角，核心作用是在无菌洁净管路中稳定采集液体实时流量数据，同时兼具本地直观读数与中控远程信号传输功能，适配可在线CIP清洗的食品、制药连续生产管路。

设备卡箍快装结构无需专用工具即可快速拆装清洗，兼顾计量精度与洁净生产卫生要求，是无菌制剂、饮料加工、纯水制备生产线的专用流量监测配套仪表。

无穿透磁隔离变面积流量检测工作原理讲解

仪表依托经典变面积流量测量原理搭配隔离式磁耦合传动结构，整套检测流程全程无机械部件穿透腔体，保证洁净管路密封不漏液。流体从锥形测量管底端自下向入管路，浮子在流体推力、自身重力、介质浮力共同作用下达到受力平衡。

流体瞬时流量越大，向上推力越强，浮子抬升高度越高，浮子停留高度直接对应管路实时流量数值。浮子内置永磁磁体，通过管壁无接触向外传递位移信号，外部指示器内置磁感应组件同步跟随浮子位移动作。

设备采用机械指针+液晶数显双显示结构，机械指针直观展示瞬时流量；内置采集电路捕捉磁位移信号，转化为行业通用4-20mA标准电流信号，输送至车间中控系统远程监控；设备自带零点一键清零功能，可安装、温度带来的初始数值偏差，依靠浮力平衡、磁隔离耦合结构实现长期稳定无接触流量检测。

全316L镜面抛光整机规格材质性能详解

仪表整机主体全部选用316L不锈钢材质，内部流体接触流道做镜面抛光精加工理，表面光滑无凹凸缝隙，不存在原料、药液滞留死角，从源头杜绝微生物滋生污染洁净介质。管路连接采用标准卫生快装卡箍结构，徒手即可完成拆装，无需扳手等辅助工具，大幅缩短管路停机清洗时长。

设备仅适配洁净液态介质，流量测量量程区间覆盖25~60000L/h，测量精度达1.0高精度等级，标准量程比10:1；供电统一采用DC24V直流电源，客户可按需选配4-20mA远传信号输出模块对接中控PLC系统。

标准介质适用温度区间为-20℃至80℃，长期高温流体工况可做耐高温结构定制；显示单元集成机械指针、液晶数字双模式，配备一键清零操作按键；磁耦合信号传输结构抗干扰能力强，介质常规温度小幅波动、管路轻微压力起伏不会造成流量读数大幅偏移，测量稳定性优异。

对比普通工业浮子流量计的洁净工况核心优势

相较于普通工业金属管浮子流量计，本品优势是整机镜面抛光卫生级结构，符合食品、制药行业无菌生产标准，内部无介质滞留死角，支持全线CIP在线清洗工序，不用拆卸仪表即可完成管路消杀清洁。

卫生卡箍快装连接结构拆装便捷，设备检修、管路深度清洗的停机时间大幅缩减；无穿透式磁耦合密封结构不存在轴封渗漏隐患，杜绝洁净介质泄漏污染生产线。双显示模式兼顾现场工人地读数与中控机房远程流量监控，适配自动化洁净车间管控需求。

仪表对低流速、微量洁净液体测量灵度高，纯化水、微量配液管路小流量测量无明显误差；环境小幅温压波动不会干扰测量数值，长期连续运行精度稳定，减少频繁校准维护的工作量。

高洁净生产全行业适配使用场景

该卫生型浮子流量计仅适配高洁净无菌液体管路流量管控，制药生产领域用于纯化水、注射用水、各类药剂配液、灌装输送工序流量精准控制；食品饮料行业适配牛奶、果汁、糖浆、食用油等食用原料输送管路计量。

水理行业配套反渗透纯水设备、去离子纯化水机组实时流量监测，广泛用于无菌医药制剂、饮品加工、工业纯水制备等全部高洁净生产场景，所有接触介质部件均符合食品接触标准，不会和药液、食品原料发生化学反应。

分介质洁净管路精准选型实操指引

纯化水、微量药液这类小流量洁净管路，优先选择低量程规格型号；糖浆、食用油等高粘稠食品介质，选用粘度适配定制加重浮子版本；工厂自动化中控系统需要远程采集流量数据时，选配4-20mA信号输出模块。

介质长期运行温度超过80℃的高温洁净工况，需定制耐高温密封件与测量管结构；所有食品、制药无菌生产线统一选用卫生卡箍连接款式，禁止选用普通螺纹、法兰工业连接型号，避免缝隙积存原料滋生。

标准化洁净管路安装与日常操作流程

步仪表必须竖直安装在洁净管路中，严格遵循流体自下而上的标准流向；第二步管路两端卫生卡盘与仪表卡箍对齐，食品级密封垫圈居中放置后直接卡扣锁紧，保证无介质渗漏缝隙。

第三步接通DC24V供电电源，等待仪表完成开机自检程序；第四步使用一键清零功能安装带来的零点偏差，设备运行期间可同时读取机械指针、液晶屏幕两组流量数值；带远传功能型号将信号线路接入中控数据采集模块，即可实时向上传输流量累积、瞬时数据。

洁净车间施工安装禁忌与提示

仪表必须垂直安装，倾斜放置会直接改变浮子受力平衡，造成流量测量数据持续失真；仪表接入管路前，整条管线必须冲洗干净，固体颗粒杂质进入测量管极易卡滞浮子，导致仪表失灵。

卡箍内部食品级硅橡胶密封垫圈出现硬化、破损必须及时更换，防止介质渗漏污染整条无菌管路；禁止长期在超过设备额定温度、额定压力工况下运行，高温高压会损伤镜面抛光流道与内部磁耦合感应组件。清洗设备时严禁钢丝刷、硬质刮刀擦拭抛光流道，划伤光洁表面会产生滞留死角，破坏洁净等级。

产品交付标准与采购定制说明

标准卫生卡箍量程规格常备现货，高温、高粘度介质专用非标型号支持按需定制；整机出厂配套卫生卡箍、食品级密封垫圈、完整使用操作说明书，同步附带出厂流量精度检测报告。

每台设备出厂前完成镜面洁净度、流量测量精度、4-20mA信号输出全项目校验，客户收货后可直接对接洁净管路装配投入生产，无需二次校准。

原厂质保与配套售后技术规范

整机提供标准原厂质保服务，非人为磕碰、介质超规格腐蚀造成的电路故障、显示失灵、磁耦合失效，可免费维修更换对应配件；厂家可根据客户管路流量、介质温度、粘度参数提供一对一规格选型指导，长期稳定供应配套密封垫圈、浮子等替换耗材。

品牌生产实力说明

生产企业长期深耕工业、卫生级流量计量仪表研发制造，核心量产WS-SHF卫生抛光型金属管浮子流量计，同步配套常规防腐防爆金属浮子流量计、电磁流量计、涡轮流量计等流量监测设备。产品严格遵循JB/T6844-2015行业计量标准与食品3A卫生规范生产，可适配制药、食品、纯水全系列洁净流体管路流量计量采购需求，供货周期稳定，配套完整工况选型、安装调试技术服务，技术参数完善，能够持续为高洁净生产厂区提供无菌流量监测配套仪表。
