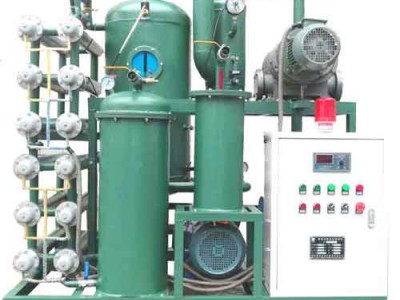

ZYD 双级真空滤油机

1. 产品概述

ZYD双级真空滤油机是适配高压、超高压输变电设备的专用绝缘油净化设备，主要服务110kV至500kV及以上变压器安装、检修阶段的油液处理与热油循环干燥作业，区别于常规单级真空滤油设备，搭载双级高真空分离架构，同步完成脱水、脱气、降酸、去除游离碳等处理工序，核心价值是大幅提升绝缘油耐压指标，同时可单独充当真空源，完成电力设备真空干燥与真空注油作业，支持带电设备在线净化。

2. 工作原理 / 构造原理

设备依托桥式真空连接系统搭建双级真空腔体，油液先进入复式三维立体闪蒸单元分离液态水分，再通过SUK双微克处理结构剥离溶解水、饱和微水；配套SWG烃炔气体抑制器析出油内有害气体，将氢气、乙炔含量降至零；油液流经多层不锈钢滤网搭配高分子吸附材料截留固体杂质；双红外扫描控制系统实时监测液位、泡沫、压力，联动加热、真空、保护模块自动调控，三位一体联锁装置实现超压停机、声光报警，规避溢油、设备过载故障。

3. 材质参数 / 规格特性

整机机身采用4.5mm加厚碳钢焊接成型，过滤组件为多层不锈钢滤网搭配高分子吸附介质，加热部件选用双U型渐密碳纤维远红外加热管；整机外形尺寸长2400mm、宽1150mm、高1750mm，整机自重780kg，额定功率30kW，适配380V工业供电；设备极限真空≤5Pa，工作真空≤35Pa，抽气速率≥333L/S，恒温工作区间40℃至68℃，处理后绝缘油耐压性能显著提升，无滤纸耗材消耗。

4. 核心优势 / 产品特点

对比单级真空滤油机，双级真空结构脱水、脱气、除杂处理效率更高，成品绝缘油极限耐压数值更优；桥式真空系统一机两用，既可循环滤油，也能独立作为真空源处理电气设备；立体闪蒸搭配双微克技术可全面去除各类形态水分，气体抑制装置彻底消除烃类有害气体；远红外分段均匀加热，避免局部高温造成油品老化，运行能耗更低；红外智能自控搭配多重联锁防护，可实现无人值守在线连续作业。

5. 主要用途 / 适用行业

适配电网运维、高压变电站、电力设备制造、输变电工程施工行业，用于110kV、500kV高压及超高压变压器绝缘油净化处理，完成油液脱水、脱气、脱酸、去除游离碳杂质；设备可开展变压器热油循环干燥、真空注油施工，也可在设备带电状态下在线滤油，保障高压绝缘介质各项指标达标。

6. 落地选型指南

110kV中小型变压器检修选用标准流量ZYD机型；500kV及以上超高压大型主变、油质严重劣化工况选用大抽速高配机型；需要长期带电在线滤油优先选用全套联锁防护标准版；新建变电站批量真空干燥注油可定制大流量扩容机型，仅日常轻度油液过滤可选用单级真空滤油设备降低投入。

7. 安装方法 / 使用方法

将设备平稳放置于通风平整场地，完成380V供电接线并规范接地，连接进出油管路与真空管路；开机前检查红外检测组件、真空系统、加热模块、压力联锁装置是否完好；设定恒温区间后分步启动真空泵、输送泵、加热系统，系统自动完成消泡、稳压、过滤流程；作业结束后依次关停加热、真空、输油单元，排空腔体内部残留油液。

8. 施工注意 & 风险提示

设备仅限各类绝缘变压器油处理，禁止接触强腐蚀化工介质；加热单元不可无油空烧，必须保证油液流通后方可启动加热；红外扫描探头需定期擦拭，油污遮挡会造成自动调控失灵；不锈钢滤网、高分子吸附材料需定期清理，堵塞会降低真空与过滤效率；带电在线作业严格遵循高压电力安全规范，管路出现渗漏禁止开机运行。

9. 采购说明 & 交付标准

标准流量ZYD双级真空滤油机常备现货，超大流量、特殊防腐定制机型可按需生产；常规起订量1台，标准机型交付周期3至5个工作日，整机专车物流配送；随货附带设备出厂合格证、绝缘油处理检测报告、完整操作安全运维手册。

10. 质保售后规范

整机提供12个月质保，正常工况下真空泵、加热系统、红外自控模块、机身结构非人为损坏可免费维修更换；不锈钢滤网、高分子吸附介质属于损耗件，不在质保覆盖范围；违规干烧、超压长时间运行、处理非标腐蚀性油品造成设备故障不予保修；可提供高压电力现场工况选型指导与远程故障排查技术支持。

国能ZYD双级真空滤油机搭载双级高真空分离与桥式真空切换系统，适配超高压变压器绝缘油深度净化需求，脱水脱气除杂效果优于单级设备，兼顾滤油、真空干燥、真空注油、带电在线运维多重功能，自动化防护系统保障长时间无人作业稳定运行，标准机型库存充足，可根据变电站设备容量定制对应流量规格。
