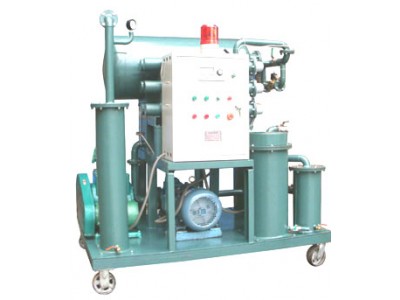

ZYA 变压器油真空滤油机

1. 产品概述

ZYA变压器油真空滤油机是电力行业专用绝缘油深度净化成套设备，主要处理各项指标不达标的变压器油、互感器油、开关油等绝缘介质，替代传统单级真空滤油设备，集成脱水、脱气、除杂、真空注油多重功能，核心价值是深度清除油中水分、气体、细微杂质，杜绝绝缘油老化变质，同步满足电力设备真空干燥、在线滤油作业需求。

2. 工作原理 / 构造原理

设备依靠复式三维立体闪急蒸发系统完成油液微水、有害气体分离，油液进入真空腔体后快速雾化，水汽与烃类气体充分析出；油液流经多层不锈钢滤网搭配高分子吸附材料完成微小杂质截留；双红外扫描模块实时监测油液泡沫、流量与温度，联动加热器、真空泵、压力保护组件自动调控运行状态，多重联锁结构规避溢油、超压故障。

3. 材质参数 / 规格特性

整机箱体采用4mm碳钢材质，过滤单元配备多层不锈钢滤网，加热部件为双U型渐密碳纤维远红外加热管；整机尺寸长2100mm、宽1050mm、高1600mm，自重650kg，额定功率24kW，适配380V工业电源，油压控制上限0.4MPa，恒温工作区间40至65℃；处理后油液乙炔、氢气含量可降至零，整机无滤纸类耗材消耗，净化效率优于常规滤油设备。

4. 核心优势 / 产品特点

对比普通真空滤油机，复式立体闪蒸系统脱水脱气效率提升6至8倍，无需更换过滤耗材，长期运行能耗更低；双红外自控系统可自动消泡、稳压，搭配三位一体联锁保护，超压声光报警并自动停机，支持无人值守在线作业；远红外均匀加热结构避免局部高温造成油液变质；设备适配独立净化、搭配再生系统、带电在线滤油、设备真空注油多模式工况。

5. 主要用途 / 适用行业

适配电网运维、电力检修、变电站、电气设备制造行业，用于处理不合格变压器油、互感器油、高压开关绝缘油；可完成绝缘油脱水、脱气、去除细微杂质作业，同时对变压器、互感器等电气设备开展真空干燥、真空注油，支持设备带电在线净化处理。

6. 落地选型指南

小型变电站日常绝缘油净化选用标准流量ZYA机型；老旧绝缘油严重进水、含大量杂质工况选用大容积闪蒸腔型号；需要同步配套油再生装置选用可对接拓展款；新建电气设备批量真空注油可选用大流量定制机型，带电在线滤油选用全联锁防护标准版。

7. 安装方法 / 使用方法

将设备安置平整通风场地，接好380V供电线路并做好接地，连接进出油管路与真空管路；开机前检查联锁保护、红外检测模块、加热组件是否正常；设定恒温区间后启动设备，油液自动进入闪蒸、过滤流程；运行期间系统自动调控泡沫与压力，作业完成后依次关停加热、真空泵、输送泵，排空腔体残留油液。

8. 施工注意 & 风险提示

禁止用于非绝缘腐蚀性油品处理；加热器不可空机干烧，必须有油液流通方可启动加热程序；红外检测探头保持洁净，油污遮挡会造成调控失灵；长期高负荷运行需定期清理不锈钢滤网吸附杂质；带电在线作业严格遵循电力安全操作规范，管路密封失效不得开机运行。

9. 采购说明 & 交付标准

标准流量ZYA机型现货供应，大流量、配套再生系统定制机型支持按需生产；起订量1台，标准设备交期3至5个工作日，整机专车物流配送；随货附带设备合格证、油品净化检测报告、全套操作与安全运维手册。

10. 质保售后规范

整机质保12个月，正常工况下真空泵、加热系统、自控模块、机身结构非人为损坏可免费维修更换；不锈钢滤网、吸附材料为损耗件不在质保范围；违规干烧、超压运行、处理非标介质造成故障不予保修；提供电力现场工况选型指导与远程故障排查技术支持。

国能ZYA变压器油真空滤油机搭载复式三维闪蒸与双红外自控系统，脱水脱气除杂效率突出，无耗材损耗、能耗更低，兼具绝缘油净化、电气设备真空干燥注油、带电在线滤油多重功能，适配各类电力绝缘油品深度净化场景，标准机型库存充足，可根据现场处理流量配套定制拓展组件。
