瑞斯康达串口-console接口线序和通用调试线改造图文教程

相信很多搞网络这行的技术员都发现了，瑞斯康达的交换机、光纤收发器...等网络设备DB9串口线转Console接口调试线线序和其他厂家的设备是不一样的，大部分的技术员现在基本都是从网上购买的USB直接转Console接口调试线，往往这些调试线是不支持像瑞斯康达、中兴...等部分网络设备型号的，这时候我们就需要对这根线进行一下改造，这样能适配更多的网络设备调试配置，下面IT备忘录就将实战经验教程分享给大家，希望能帮到各位技术宅！

瑞斯康达串口-console接口线序和通用调试线改造图文教程

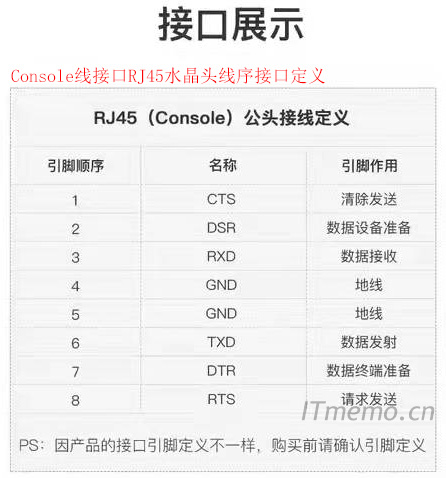

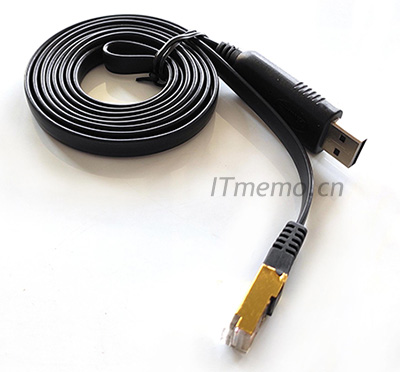

1、首先我们需要知道你在网上购买的USB直转Console接口的COM调试线线序，大家可以参考我之前写过的一篇文章。

参考：交换机Console接口线序定义

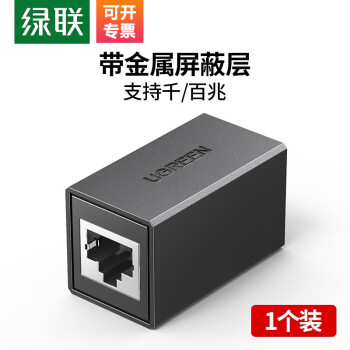

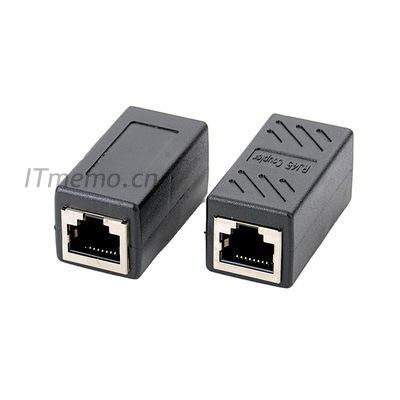

2、我们需要去电脑店或网上购买一个网线直通头，将一端与USB转Console接口调试线连接，另一端则用另外一根网线通过改造线序来适应瑞士康达COM串口接口引脚定义线序规则，则可以实现调试瑞士康达网络产品。

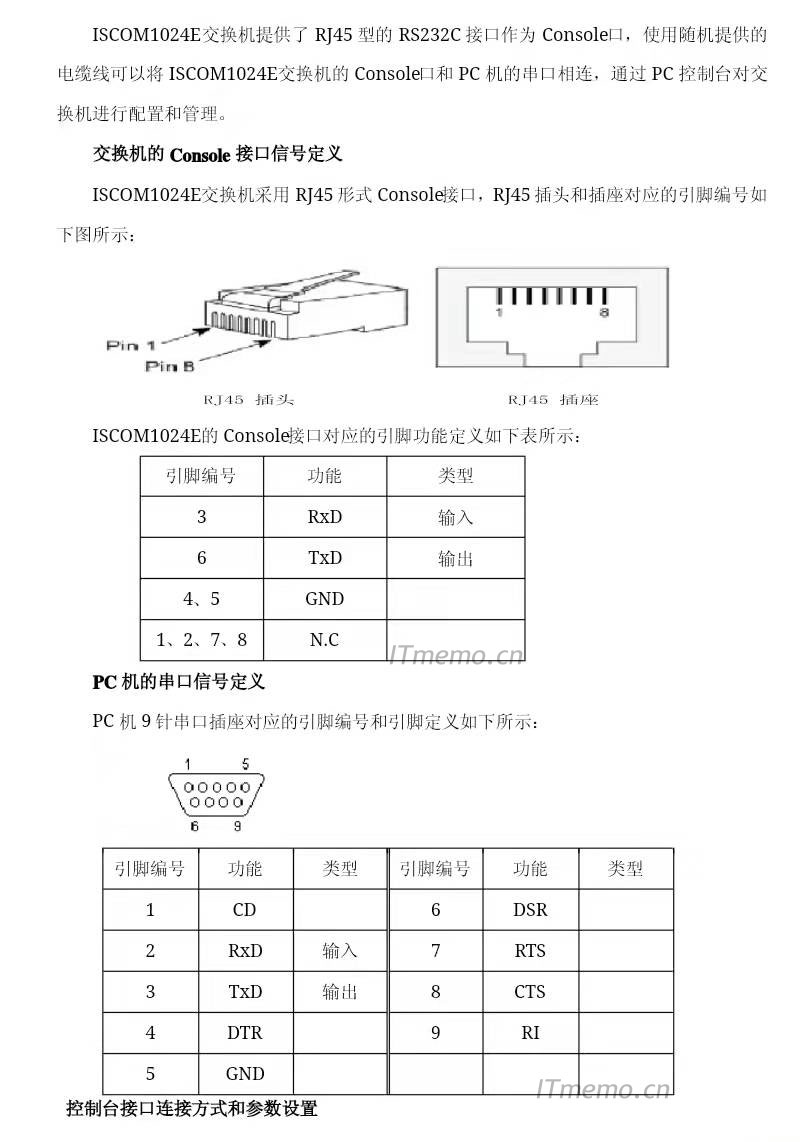

3、我们来看一下官方给的瑞斯康达RJ45 Console接口和DB9 COM口接口线序图，再改造。

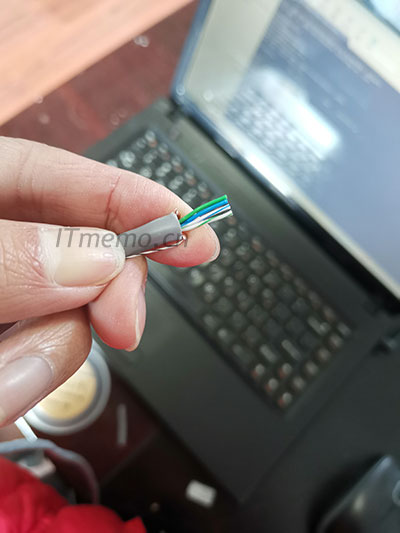

4、做网线水晶头线序，一端按照T568B线序，另一端：3绿/4蓝/5蓝白/6绿白，其余不接，网线里面是8根，按照数字对应的排序插入水晶头压好即可。

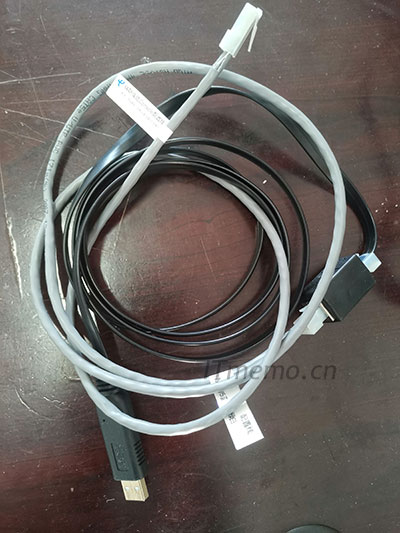

4、最后做好的瑞斯康达USB转Console接口调试线改造成品。

当需要调试瑞斯康达的产品时，把改造的网线和USB转Console接口线以及网线直通头连接好就可以了，当需要调试华为等通用接口时，直接不用网线直通头那一端改造的网线即可，这样是不是就可以做到理论上的通用呢？面对其他的设备如果COM串口接口引脚定义不同，我们也可以采用这种方法，如果您觉得此方法好，一定要转载分享，并附上本页面网址，本文为IT备忘录小编实战原创分享！
