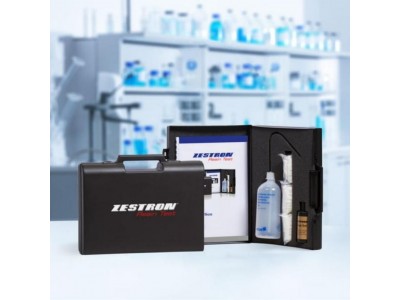

ZESTRON® RESIN TEST 树脂残留物显色检测套装

国内外标准规范说明

J-STD-001D针对电子组装制程明确规范，电路板表面树脂类残留物总量必须控制在40 μg/cm²以内，超标残留极易引发后续生产缺陷。

IPC-A-610G对成品电路板外观与长期可靠性提出管控要求，树脂残留物会阻碍敷形涂层与基材结合，出现分层、脱粘问题，是高端电子制造重点管控缺陷源。

树脂残留物带来的制程隐患解析

电子组装焊接工序中，松香基助焊剂分解后会在PCB、元器件表面形成透明树脂残留物，这类残留物肉眼难以分辨。如果产品后续需要喷涂敷形涂层，残留树脂层会阻隔涂层与板面，出现附着力下降、涂层气泡、分层失效，直接降低电子产品防潮、绝缘性能。

常规离子污染检测仅能识别无机离子污染物，无法捕捉树脂类有机残留物；而ZESTRON® FLUX TEST专注检测羧酸活化物，同样无法识别松香树脂残渣。ZESTRON® RESIN TEST刚好补齐检测体系缺口，实现有机树脂残留的可视化定位。

通过显色反应，原本不可见的松香残留物会显现清晰色块，工艺工程师能够精准找到污染物集中区域，针对性优化清洗工艺、调整焊接参数，把树脂残留控制在标准限值以内。

现场快速检测模式具备的实用价值

整套检测方案上手门槛低，操作人员只需熟悉基础操作流程，无需长期专业培训即可独立完成检测工作。整套套件不需要搭配大型检测仪器，也不用专门搭建独立实验室，生产线旁、质检工位都能够直接开展抽样检测。

从产线运营成本角度分析，前期不存在大额设备采购投入，单次检测消耗试剂少，长期常态化抽样监测的综合成本很低。工厂可以将其纳入日常品质巡检体系，持续监控清洗工序稳定性，提前规避批量产品失效风险。

检测得到的残留物分布位置信息，能够为工艺优化提供直观依据。当残留物集中出现在元器件引脚、通孔等位置时，技术人员可以针对性调整清洗压力、溶剂参数，从源头降低树脂残留水平。

适配这套检测试剂的生产应用场景

该检测套件广泛应用于汽车电控模组、新能源电路板、工业控制主板、通信设备组件的品质管控，尤其适合需要喷涂敷形涂层的电子产品生产线。

典型使用场景包含新产品工艺验证、清洗工序效果评估、产线常态化抽样巡检、不良组件失效溯源分析。对于采用松香基助焊剂工艺、后续有涂覆工序的产线，该检测手段能够有效前置管控质量风险。

试剂使用规范与储存管控要点

开展检测作业时，环境温度保持在16℃~33℃区间，避免强光直射试剂，防止指示剂提前发生化学变化，干扰显色判定结果。检测前电路板表面保持干燥，杜绝油污、水分附着板面，避免干扰显色反应。

检测完成后按照官方操作指引清理板面残留试剂，禁止试剂长时间浸润元器件表面。套件存放于阴凉避光库房，储存温度维持5℃至35℃，远离强酸、强碱等活性化学品；定期核对试剂有效期，超期试剂不得继续用于品质判定。

检测方案搭配选型参考

完整的洁净度质控建议搭建组合检测体系：采用ZESTRON® RESIN TEST筛查树脂残留物、ZESTRON® FLUX TEST检测羧酸活化剂，搭配离子污染测试仪检测无机离子，三类手段互相补充，实现全方位板面洁净度评估。

如果产线全程使用无松香合成型助焊剂，树脂类污染物产生量极低，可以根据生产实际需求调整检测频次。正式全线推行前，建议开展小批量工艺验证，确认试剂与产线使用的助焊剂体系适配。

品牌生产实力说明

该品牌长期深耕电子制造精密清洗与表面工艺检测领域，持续开发各类PCB制程质控耗材与配套工艺方案，产品匹配全球主流电子制造工艺标准，配套完整的工艺验证资料与技术指导方案，众多高端电子制造工厂长期选用该品牌各类检测耗材。
