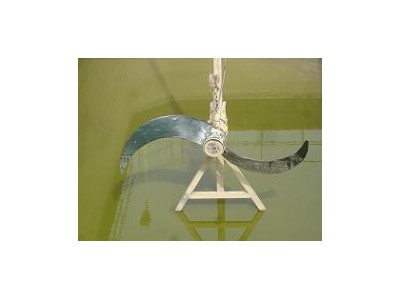

QJB 潜水推流器，1.5KW——7.5KW，1100MM——2500MM

1. 产品概述

QJB潜水推流器是污水理生化池专用低速水下推流搅拌设备，整机潜入水中运行，依靠大直径低转速叶轮形成大范围低剪切循环水流，用于厌氧池、缺氧池、好氧曝池泥水混合，完成硝化、脱氮、除磷工艺所需水体循环，避免池底污泥沉积。设备集成过热、泄漏双重监测保护，硬齿面减速结构运行平稳，防腐结构适配生活污水、常规工业废水长期水下工况，配套完整起吊导杆安装系统，便于后期水下检修维护。

2. 工作原理 / 构造原理

整机由IP68潜水电机、硬齿面减速机、聚氨酯叶轮、双层串联机械密封、油室泄漏探头、定子温度热保护、起吊导杆支架组成。三相潜水电机经硬齿面减速机降低输出转速，驱动大直径双香蕉叶轮低速旋转，产生大范围平缓推流，实现池内水体无死角循环混合；双层碳化钨机械密封隔绝污水侵入油室与电机腔体，油室内置漏水传感器，定子绕组预埋125℃热保护开关，出现渗漏、超温时同步停机报警；整机可沿导杆水平120°调整推流角度，适配不同池型水流组织需求，电机依靠周边污水循环自然冷却。

3. 材质参数 / 规格特性

以QJB5/4-2500/2-43/P为例，电机功率5kW，叶轮直径2500mm，转速43r/min；电机F级绝缘，防护IP68，每小时可启动12次无损伤，定子温升≤85℃。壳体采用GG25灰铸铁，底漆环氧树脂PVC、面漆氯化橡胶防腐涂层；叶轮高密度聚氨酯一体浇铸，进口后弯自清洗结构，法兰螺母可拆卸；主轴2Cr13不锈钢，轴承全套NSK，设计寿命60000小时以上；双串联碳化钨机械密封，设计运行25000小时免更换；整机出厂0.3MPa水压密封保压5分钟无渗漏，桨叶、转子经G6.3级动平衡校验。标配10米YZW潜水橡套电缆，密封接头防渗水；油室内置泄漏监测，绕组双热保护，控制箱可预留PLC通讯接口，具备过热、过流、泄漏综合保护。适用介质pH5~9，密度≤1150kg/m³，潜水深度不超20m；小池水体黏度1000CP，大池50CP；整机平均无故障运行≥10000小时，整体设计使用寿命不低于8年。

4. 核心优势 / 产品特点

大直径低速叶轮水流剪切力低，不会打碎活性污泥，满足生化脱氮除磷工艺要求，解决池底污泥淤积问题。双层独立碳化钨机械密封搭配油室泄漏探头，双重防水防护，杜绝污水渗漏烧毁电机；定子超温热开关实时监控绕组温度，异常自动停机报警。聚氨酯双香蕉叶轮韧性高不易断裂，后弯边缘自带自清洁功能，不易缠绕纤维杂质。硬齿面减速机承载力强、运行震动小、噪音低、速比分级精细，有效保护电机轴承，延长整机使用寿命。整机可水平120°自由调节推流方向，适配方形、圆形、矩形各类生化池；全套起吊导杆、支架配套，检修无需排空池水，吊装拆装便捷；铸铁壳体双层防腐涂装，耐污水酸碱腐蚀，紧固件全部304不锈钢，长期水下不锈蚀。

5. 主要用途 / 适用行业

市政污水理厂、小区一体化污水设备、工业废水理站厌氧池、缺氧池、好氧曝池水下推流搅拌，用于水体循环、泥水均匀混合，保障硝化、脱氮、除磷生化反应稳定进行，适用于市政环保、化工、食品、印染等污水理项目。

6. 落地选型指南

小型一体化污水设备、池容500~1000m³选用中小直径小功率推流器；大型市政生化池、池容1000m³以上选用2.5m及以上大叶轮大功率机型；介质含高纤维、高杂质优先选用自清洗聚氨酯叶轮；水深超过5米、长期高黏度污水工况可选加厚机械密封配置；池型狭长需多台联动布置，可配套PLC集中控制系统统一调控。

7. 安装方法 / 使用方法

池底预埋固定底座，装配导杆、起吊支架、起吊链条，整机吊装沿导杆下放至水下工作位固定；接入10米潜水电缆至控制柜，完成泄漏、超温报警线路接线；通电空载检查电机转向、有无异响、震动，确认推流方向正确后投入连续运行；检修时通过起吊装置沿导杆提升整机至水面，无需排空水池。

8. 施工注意 & 险提示

介质温度不得长期超过40℃，高温会加速密封老化、绕组绝缘衰减；介质pH超出5~9区间会腐蚀铸铁壳体与金属主轴，需定制加强防腐配置；电缆接头必须压紧密封，严禁外皮破损浸泡水中；禁止电机露出水面空载长时间运转，易造成绕组过热损坏；每年定期检查油室含水量、机械密封磨损、电缆老化情况，密封件、轴承达到设计周期及时更换。

9. 采购说明 & 交付标准

全系列功率、叶轮直径可按需定制，导杆、支架、起吊链条可选碳钢或304不锈钢材质。成套供货包含潜水主机、全套起吊提升装置、10米潜水电缆、接线盒、全部安装紧固件；控制箱为选配，可按需配套；随货附带出厂水压密封检测报告、性能测试合格证、安装运维图纸说明书，厂家可提供现场安装调试技术指导。

10. 质保售后规范

整机铸铁壳体、电机、减速机主体享受标准质保周期，质保期内非人为、超工况使用出现密封泄漏、电机故障可提供配件更换与远程检修指导。长期提供原厂NSK轴承、机械密封、聚氨酯叶轮、电缆等易损备件供应，针对不同池型水流布置、设备选型提供免费工艺技术方案。

本厂专业生产QJB系列潜水推流器，适配各类污水理生化池低速推流搅拌工况，整机配备泄漏、超温双重监测系统，防腐、密封、传动部件采用耐用配套材质，自带完整水下起吊安装配套，可配套自控系统接入PLC，为市政、工业污水理项目提供稳定长效的水下循环搅拌设备。
