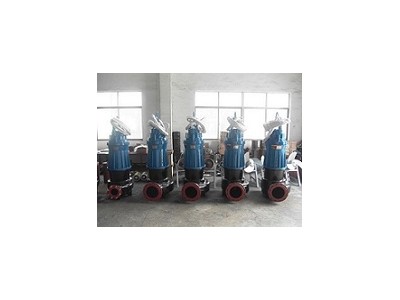

WQ 立式无堵塞潜水排污泵

1. 产品概述

WQ潜水排污泵为机电一体立式单级湿式潜水设备，采用自动耦合自耦安装形式，适配自来水厂、污水处理厂提升泵站、雨水泵站、污泥泵房污水输送。整机潜入液面下运行，占地面积小，配套导轨自耦底座可实现自动对位密封，检修起吊无需排空水池。大通道无堵塞叶轮可通过纤维、泥沙、杂物，搭配漏水、超温、过载多重保护系统，稳定输送含杂质生活污水、轻度工业废水，整机出厂完成水力、密封全项性能检测，满足市政给排水工程设计、制造、验收规范。

2. 工作原理 / 构造原理

设备由IP68潜水电机、单蜗壳泵体、无堵塞大通道叶轮、串联机械密封、油室泄漏探头、定子热保护组件、自耦耦合导轨系统组成。电机与水泵同轴直联，通电后叶轮高速旋转形成负压吸水，介质经侧向出水口排出；油室内置漏水传感器，11kW及以上绕组配超温热保护，30kW以上增设防凝露装置，出现渗漏、过热、过载时电控箱自动停机报警。自耦导轨导向下放，水泵下落至底座自动贴合密封；起吊时沿导轨垂直提升，拆装维护便捷。双层机械密封隔绝污水侵入电机腔体，避免绕组短路烧毁。

3. 材质参数 / 规格特性

三款标准型号参数： 1. 250WQ860-10.5-37：流量860m³/h，扬程10.5m，功率37kW，转速1470r/min，效率75%，口径250mm，通过颗粒100mm，适配10.2m深进水泵房，配套3套； 2. 250WQ865-7-30：流量865m³/h，扬程7m，功率30kW，转速980r/min，效率75%，口径250mm，通过颗粒100mm，适配4.9m提升泵房，配套3套； 3. 65WQ50-10-3：流量50m³/h，扬程10m，功率3kW，转速2900r/min，效率54%，口径65mm，通过颗粒25mm，适配3.9m污泥泵房，配套2套。 适用介质pH6~9，介质密度≤1200kg/m³；整机承压件2倍设计压力试压不低于0.2MPa，保压5min无渗漏；泵壳、叶轮铸铁表面喷涂环氧防腐涂层≥300μm，叶轮转子G6.3级动平衡；标配10m YZW防油橡套电缆，流化橡胶密封接头防水防渗；5.5kW以上采用串联双机械密封，机械密封设计寿命25000小时；4kW以上搭载NSK轴承，湿式安装轴承寿命25000小时以上；F/H级绝缘电机，IP68防护，启动电流≤6倍额定电流，功率因数≥0.8。整机平均无故障运行≥8000小时，设计使用寿命不低于8年。

4. 核心优势 / 产品特点

大通道无堵塞叶轮，可顺利通过纤维、布条、泥沙、固体颗粒，不易缠绕堵泵；自耦导轨自动耦合安装，下放自动密封，起吊检修便捷，减少池体排空成本。分级密封配置，大功率机型双串联机械密封搭配油室泄漏报警，30kW以上绕组增设防凝露装置，多重电气保护杜绝电机烧毁。铸铁壳体加厚防腐涂层，耐污水酸碱腐蚀；不锈钢全套紧固件、导轨，水下长期不锈蚀。水力蜗壳渐变流线设计，水力效率稳定，运行噪音低于70分贝，全程无汽蚀、流量扬程曲线平稳，满负荷运行电机不超载。电控集成过载、缺相、短路、泄漏、超温保护，预留PLC信号接口，适配泵站自动化集中控制。

5. 主要用途 / 适用行业

自来水厂取水提升、市政污水处理厂提升泵站、雨水排涝泵站、污泥沉淀池介质输送；适用于市政环保、工业园区、小区给排水、水利排涝工程，输送含纤维、泥沙、少量固体杂质的生活污水与轻度中性工业废水。

6. 落地选型指南

大流量市政主提升泵站、大型雨水泵房选用250大口径30/37kW机型；小型污泥池、小型一体化污水站选用65口径3kW小流量机型；介质纤维、固体杂质多优先大通道100mm过颗粒机型；水深超过5米选用加长导轨、加厚机械密封配置；自动化泵站配套碳钢电控箱，接入远程PLC监控系统。

7. 安装方法 / 使用方法

池底预埋铸铁自耦底座，垂直安装不锈钢导轨；整机吊装沿导轨下放，水泵自重下滑与底座自动贴合密封；铺设10米潜水电缆接入配套电控箱，接线完成调试泄漏、超温保护回路；空载测试转向、有无异响震动，液位达到启动水位自动运行；检修时起重机沿导轨垂直起吊整机，无需排空水池。

8. 施工注意 & 风险提示

介质温度不可长期超过30℃，高温加速密封、绝缘老化；介质pH超出6~9区间需定制特种防腐材质；电缆接头必须压紧密封，严禁外皮破损浸泡水中；禁止电机完全露出水面长时间空载运行，易造成绕组过热烧毁；每年定期检查油室含水量、机械密封磨损、电缆老化，达到设计寿命及时更换密封环、轴承、机械密封件。

9. 采购说明 & 交付标准

全系列流量、扬程、功率均可定制，统一采用自耦湿式成套供货。成套包含WQ潜水排污泵主机、自耦四件套、不锈钢导轨、碳钢电控箱、全套不锈钢紧固件、10米潜水电缆；随货附带流量-扬程、功率、效率全套水力性能检测报告、出厂试压合格证、安装运维图纸；厂家可提供现场就位、接线调试技术指导。

10. 质保售后规范

整机泵壳、电机、自耦底座主体标准质保，质保期内规范工况使用出现泄漏、电机故障可免费更换配件并远程检修指导。长期提供原厂NSK轴承、碳化硅机械密封、叶轮、电缆、密封环等易损备件，针对泵站流量匹配、自动化控制配套提供免费工艺选型方案。

本厂生产WQ系列自耦式潜水排污泵，适配自来水厂、污水提升、雨水排涝、污泥泵房工况，大通道防堵塞结构搭配泄漏、超温多重保护系统，全套不锈钢导轨、铸铁自耦底座与电控箱成套交付，水力性能达标，防腐耐用，为市政给排水、工业污水处理工程提供稳定水下排污输送设备。
