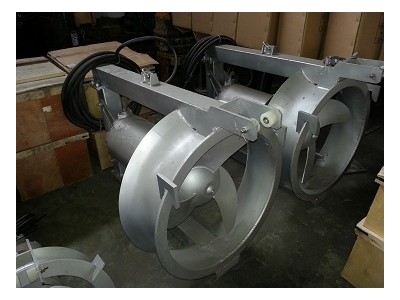

QJB-W潜水回流泵，1.5KW——22KW

1. 产品概述

QJB-W潜水回流泵是污水理生化工艺专用大流量微扬程循环设备，主打硝化液、混合液内回流输送，用于生化池反硝化脱氮工序，也可用于地面排水、农田灌溉、废水循环。整机全不锈钢防腐结构，配套穿墙管、拍门、手摇升降导杆系统，无需排空池水即可吊装检修；内置多重温度、泄漏监测保护，运行低噪平稳，可长期连续水下运行，适配市政污水厂缺氧、好氧池回流工艺配套，样本型号QJB-W2.5/8单批次配套3套使用。

2. 工作原理 / 构造原理

整机由潜水直联电机、后掠式不锈钢叶轮、不锈钢导流罩、穿墙出水管道、单向拍门、升降导杆、手摇起吊装置、本地控制箱组成。电机驱动叶轮旋转产生大流量低压水流，混合液经导流罩、穿墙管穿出池体，单向拍门防止水体倒灌；设备可沿导杆升降、多角度转向调节回流水流方向。油室双碳化钨机械密封隔绝污水渗入电机腔体，油室、定子腔配备泄漏探头，定子绕组、前后轴承均内置温度热开关；出现渗漏、超温故障时控制柜自动停机并向中控PLC上传故障信号，本地按钮箱同步灯光报警。整机出厂0.3MPa水压密封试验，杜绝渗漏隐患。

3. 材质参数 / 规格特性

QJB-W2.5/8核心参数：功率2.5kW，流量416m³/h，扬程0.9m，叶轮直径400mm，转速740r/min，水推力800N；电机IP65防护、F级绝缘，三相380V/50Hz，穿墙管距池顶5.6m，配套数量3套。适用介质pH5~9，液体密度≤1150kg/m³，潜水深度不超20m，海拔1000m以内；叶轮后掠反扭曲不锈钢一体成型，G6.3级动平衡校验，内置防松锁定结构不易缠渣堵塞；双碳化钨串联机械密封，设计免更换运行时长25000小时，密封腔螺旋凹槽阻隔杂质磨损机封；全套NSK轴承设计寿命超80000小时；标配10m YZW橡套潜水电缆，特种密封头防水防渗。整机平均无故障运行≥10000小时，整体设计使用寿命不低于8年。本地控制箱IP65不锈钢材质，支持地手动/中控自动切换，上传运行、故障点位信号至PLC。

4. 核心优势 / 产品特点

整机全不锈钢材质，耐污水酸碱腐蚀，过流部件无锈蚀结垢问题；微扬程大流量设计，匹配生化脱氮回流工艺，能耗低、回流循环量大。手摇升降导杆+多角度转向机构，检修吊装无需放空水池，运维成本更低；后掠式叶轮不易缠绕纤维污泥，运行无卡顿振动，整机低噪音。三重监测：油室+定子腔双泄漏检测、定子绕组+前后轴承多组热保护，任意故障自动停机报警，兼顾现场指示灯与中控PLC远程信号反馈。双道碳化钨机械密封搭配唇形密封，双重防水防护，杂质隔离凹槽延长机封使用寿命；本地控制箱自动手动双模式，适配污水厂自动化集中控制系统。结构紧凑占地小，安装调试操作简单，可长期连续间歇交替运行。

5. 主要用途 / 适用行业

市政污水理厂生化池混合液、硝化液内回流，完成反硝化脱氮工艺；同时适用于厂区地面雨水排水、农田灌溉、各类工业废水循环输送，广泛应用于市政环保、化工、食品、印染污水理项目。

6. 落地选型指南

中小型生化池、常规脱氮回流工况选用2.5kW小功率机型；大型市政污水厂高回流比需求可选大功率大流量型号；介质含大量纤维杂质优先全不锈钢后掠叶轮款；户外池体、露操作点位配套IP65不锈钢本地控制箱；多池联动自动化项目配套PLC信号传输功能控制柜。

7. 安装方法 / 使用方法

池壁预留穿墙孔安装不锈钢穿墙管与单向拍门，池内垂直固定不锈钢升降导杆、起吊架、手摇升降钢绳；整机吊装沿导杆下放至水下工作位固定，调节转向装置匹配回流角度；铺设10米潜水电缆接入不锈钢控制柜，完成泄漏、超温保护线路接线；空载测试转向、有无异响震动，切换自动/手动模式验证启停与报警信号，调试完成投入连续回流运行；检修时手摇装置提升整机至水面，无需排空池内水体。

8. 施工注意 & 险提示

介质温度不得长期超过40℃，高温加速密封、绕组绝缘老化；介质pH超出5~9区间会腐蚀不锈钢板材，需定制特种防腐加强方案；电缆密封接头压紧到位，防止污水沿电缆渗入电机腔体；禁止电机脱离液面长时间空载运转，易造成绕组过热损坏；定期检查油室含水量、机械密封磨损、轴承运行噪音，达到设计周期及时更换密封组件与轴承。

9. 采购说明 & 交付标准

全系列功率、流量规格可按需定制，整机及全套安装辅件统一成套供货。成套包含潜水回流泵主机、不锈钢穿墙管、单向拍门、升降导杆、起吊钢丝绳、吊架、全部不锈钢紧固件、地脚螺栓、不锈钢控制柜（本地按钮箱）；随货附带出厂密封试压报告、电机性能检测合格证、安装运维图纸，厂家可提供现场位、接线、自控联动调试技术指导。

10. 质保售后规范

整机不锈钢壳体、电机、导流回流主体享受标准质保周期，质保期内规范工况使用出现密封渗漏、电机过热故障可免费更换配件并远程检修指导。长期提供原厂NSK轴承、碳化钨机械密封、不锈钢叶轮、潜水电缆等易损备件供应，针对生化池回流工艺、自控PLC联动配套提供免费技术选型方案。

本厂专业生产QJB-W系列全不锈钢潜水回流泵，专为污水厂生化脱氮回流工艺打造，微扬程大流量、全不锈钢防腐、多重泄漏超温保护，配套完整升降安装系统与地自控箱，可对接中控PLC自动化系统，为市政、工业污水理项目提供稳定长效的混合液循环回流设备。
