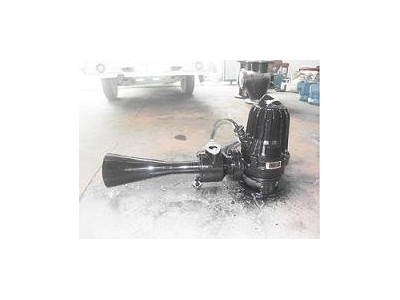

QSB 潜水射流式曝气机

1. 产品概述

QSB潜水射流式曝气机为一体式水下曝气设备，集成潜水水泵、负压吸气混合、喷射扩散结构，同步完成水体搅拌与充氧，氧利用率高且叶轮无堵塞，适配污水处理厂曝气池、预沉砂池生化供氧，也可用于水产养殖塘增氧。设备不受水位大幅波动影响，轴功率随水深变化小，支持固定、移动两种湿式安装方式，整机潜入水中运行噪音低，配套过载、泄漏、超温多重电控保护，出厂完成水压密封与水力性能全项检测，满足污水工程设计、制造、验收规范。

2. 工作原理 / 构造原理

整机由IP68潜水电机、单蜗壳无堵塞泵体、负压喷嘴、进气管道、混合腔、喇叭形扩散管、消声器组成。电机驱动叶轮高速旋转，水体经泵加压后从喷嘴高速喷出，喷嘴周边形成负压，外界空气通过进气管吸入混合腔；气水在腔体内充分切割混合，经扩散管大角度喷射进入池内，形成大范围涡旋水流，实现深层水体循环与细密气泡充氧。4kW以上机型油室、电机腔配备漏水报警探头，定子绕组内置150℃热保护开关，出现渗漏、过热、过载故障时控制柜自动停机报警；整机承压部件出厂0.2MPa水压保压5分钟无渗漏，叶轮转子经G6.3级动平衡校验，运行无振动、无汽蚀。

3. 材质参数 / 规格特性

QSB-2.2标准机型参数：功率2.2kW，工作电流5.8A，转速2900r/min，进气量35m³/h，标准增氧能力2kgO₂/h，最大潜入深度4m，防护IP68、F级绝缘，配套数量1套。适用介质pH5~9，介质温度≤40℃，环境温度≤40℃；泵壳、叶轮HT250铸铁一体铸造，内外喷涂环氧防腐涂层厚度大于300μm，表面无砂眼、裂纹；叶轮大通道无堵塞结构，内置防松锁定结构，可底部抽出检修；耐磨密封环使用寿命15000小时以上，便于单独更换；机械密封可选碳化硅配对碳化硅、碳化钨配对碳化钨，设计运行寿命12000小时；配套NSK轴承，设计运行寿命40000小时；标配10m YCW防油橡套电缆，硫化橡胶密封头防水防渗；整机平均无故障运行时长≥8000小时，整体设计使用寿命不低于6年。配套机旁端子箱具备本地启停、急停自锁、运行故障指示灯，可接入中控自控系统传输信号。

4. 核心优势 / 产品特点

射流负压吸气结构，气水混合充分，氧气吸收率高，曝气充氧效果稳定；大通道无堵塞叶轮，纤维、污泥杂质不易缠绕卡泵，适配高杂质污水工况。轴功率受水位变化影响极小，水位波动大的生化池可稳定运行，进气量可按需调节。整机水下运行噪音低于70分贝，无需地面风机机房，土建投入更低；支持移动式简易安装，吊装检修无需排空水池。双层机械密封搭配油室泄漏探头、定子超温热保护，三重安全防护，避免电机浸水烧毁；铸铁壳体加厚防腐涂层，耐污水酸碱腐蚀，全部连接紧固件不锈钢材质，长期水下不锈蚀。单蜗壳渐变流线水力结构，水力转换效率高，运行无汽蚀、负载稳定，电机全程不会超载。

5. 主要用途 / 适用行业

市政污水处理厂曝气池、预沉砂池泥水混合与生化充氧；小型一体化污水处理设备、工业废水处理站水体循环增氧；水产养殖鱼塘、景观水体增氧活化，适用于市政环保、食品、印染、养殖等水处理场景。

6. 落地选型指南

小型生化池、养殖鱼塘选用2.2kW小功率机型；大型市政曝气池、高负荷脱氮除磷工况选用4kW及以上大功率机型；污水含大量布条、纤维杂质优先大通道无堵塞叶轮款；水位常年波动幅度大的池体优先选用射流曝气机，规避传统曝气机功率波动缺陷；自动化污水站配套带信号反馈的机旁端子箱，对接PLC集中控制。

7. 安装方法 / 使用方法

移动式安装直接吊装下放至池内指定位置，无需预埋固定底座；固定式可配套支架定位。连接镀锌进气管与上部消声器，铺设10米潜水电缆接入机旁端子箱；通电空载检查转向、有无异响震动，确认喷射水流、进气吸气正常后投入连续曝气作业；检修时直接起吊整机，无需排空池内水体。

8. 施工注意 & 风险提示

介质温度不可长期超过40℃，高温会加速机械密封、绕组绝缘老化；介质pH超出5~9区间会腐蚀铸铁壳体，需定制加强防腐配置；电缆硫化密封头必须压紧到位，防止污水沿电缆渗入电机腔体；禁止电机完全露出水面长时间空载运转，易造成绕组过热损坏；定期检查油室含水量、密封环磨损、电缆老化，达到设计周期及时更换密封件与轴承。

9. 采购说明 & 交付标准

全系列功率规格可按需定制，整机成套供货。成套包含潜水曝气机主机、镀锌进气管、铸铁喷嘴、消声器、全套不锈钢安装紧固件；随货附带出厂水压密封检测报告、水力性能测试合格证、安装运维图纸；厂家可提供现场就位、接线调试技术指导。

10. 质保售后规范

整机铸铁壳体、潜水电机、泵体主体享受标准质保周期，质保期内规范工况使用出现密封渗漏、电机故障可免费更换配件并远程检修指导。长期提供原厂NSK轴承、碳化硅机械密封、叶轮、电缆、密封环等易损备件供应，针对曝气池池型、增氧工艺需求提供免费选型方案。

本厂专业生产QSB系列潜水射流式曝气机，依靠负压射流同步实现水体搅拌与高效充氧，无堵塞叶轮适配高杂质污水，不受水位波动影响，配备泄漏、超温、过载多重电气保护，支持移动、固定两种安装方式，为市政污水、工业废水、水产养殖增氧项目提供稳定长效水下曝气设备。
