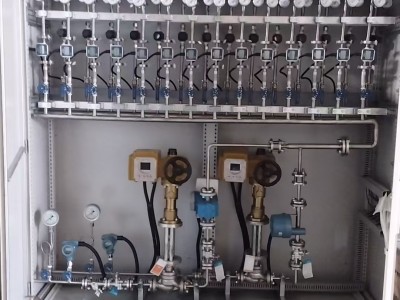

SNCR选择性非催化还原脱硝撬装模块

1. 产品概述

SNCR脱硝撬装模块是无催化剂型烟气氮氧化物处理成套环保设备，依托选择性非催化还原脱硝工艺开发，上世纪七十年代起源于国外电厂并逐步全球普及，区别于SCR脱硝无需配套催化剂与大型反应器，设备建设投入更低、施工周期短，是中小型锅炉、工业窑炉经济适用的脱硝方案。整套撬装集成还原剂储存、输送、稀释计量、分配喷射、自动化控制全部单元，可直接对接各类炉体完成脱硝改造，核心价值在炉膛高温区间分解还原剂，与烟气NOx发生还原反应，降低烟气氮氧化物排放浓度。

2. 工作原理 / 构造原理

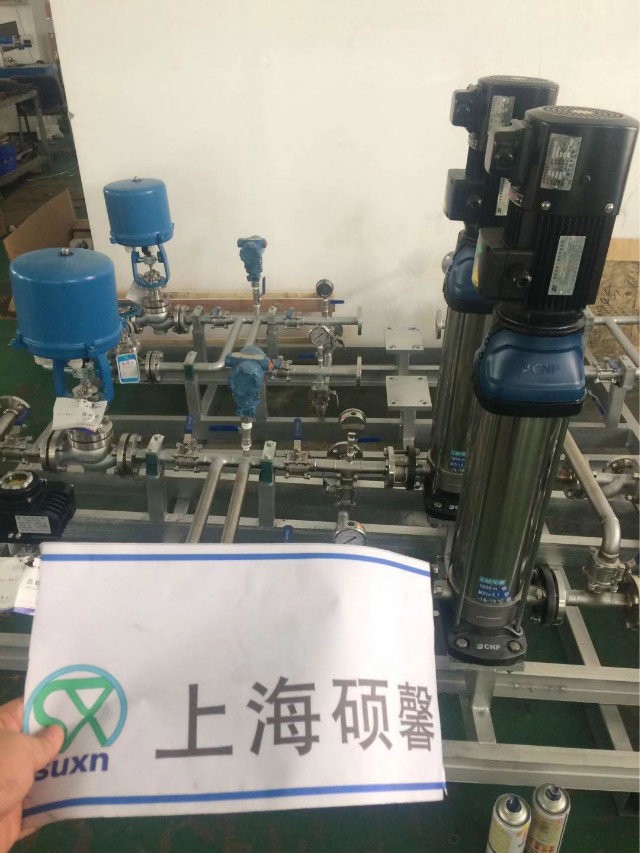

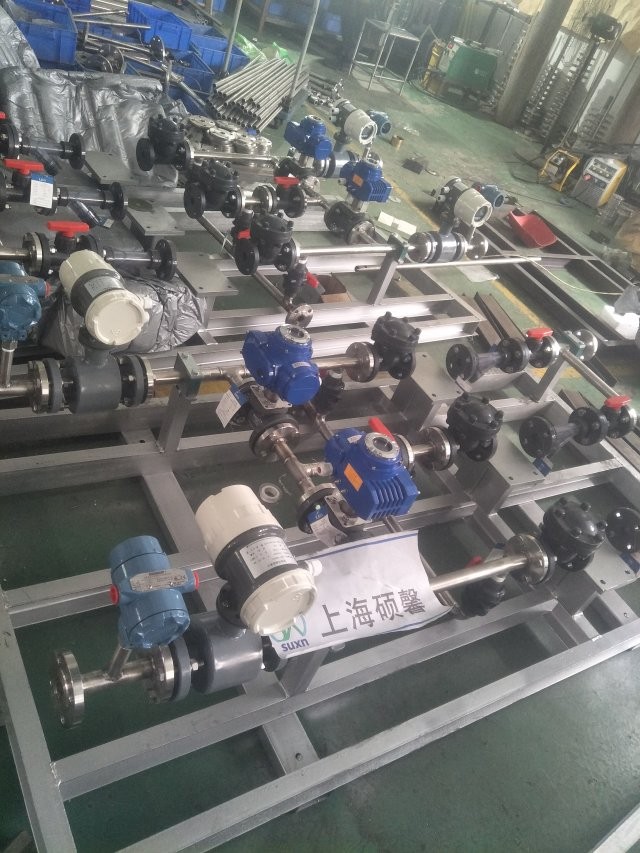

整套系统采用SNCR选择性非催化还原反应机理，将氨水、尿素类还原剂送入锅炉850至1100℃高温温度窗口，高温环境下还原剂热解生成氨基自由基，在有氧环境下优先与烟气中氮氧化物发生还原反应，生成氮气与水实现污染物脱除。撬装设备由储罐循环单元、稀释计量单元、分配输送单元、压缩空气辅助单元、PLC电控系统组成；储罐离心泵完成还原剂持续输送，稀释模块按需配比稀释浓度，分配模块均匀输送至各脱硝喷枪，压缩空气辅助雾化还原剂，喷入炉膛高温区域完成化学反应，整套流程由中控系统全自动联动调控。

3. 材质参数 / 规格特性

还原剂储罐采用Q245R压力容器钢板制作，一用一备配置，配套液位、温度、压力在线监测仪表；输送管路选用304不锈钢防腐材质，离心泵一用一备保障不间断供料；稀释计量单元内置稀释水泵、流量调节阀、高精度计量仪表，可自动调节还原剂配比浓度；压缩空气配套独立稳压分配管路，为喷枪提供雾化气源；还原剂适配10%~20%浓度氨水，系统管路工作压力0.3~0.6MPa，脱硝反应有效温度窗口850~1100℃；整套设备模块化撬装集成，各单元预制装配，现场仅需对接锅炉管路与电源即可投用。

4. 核心优势 / 产品特点

对比SCR催化脱硝系统，本设备无需催化剂、大型反应器，设备采购与土建改造成本更低；撬装一体化设计，工厂预制完成，现场安装工期短；工艺适配各类炉型，不受燃料种类限制，燃煤、垃圾、生物质燃料均可配套；全程自动化监测调控，储罐、管路流量压力异常自动报警；一用一备泵体、储罐设计，保障系统不间断稳定运行；依靠压缩空气雾化还原剂，雾化均匀，还原剂利用率高，氨逃逸可控；设备结构紧凑，占用厂区空间更小。

5. 主要用途 / 适用行业

广泛适配燃煤锅炉、循环流化床锅炉、生活垃圾焚烧炉、各类工业加热窑炉；覆盖火力自备电厂、垃圾处理厂、建材加工、化工冶炼等存在烟气氮氧化物排放的生产场景，可单独成套使用，也可搭配除尘、脱硫设备组成完整烟气净化系统。

6. 落地选型指南

中小型工业锅炉、垃圾焚烧炉优先选用标准一体式SNCR撬装模块；炉膛容积大、烟气量高的机组可采用多套撬装并联配置；炉膛温度长期偏低工况，配套加长型高温喷枪延伸至850~1100℃反应区间；氨水储存量需求大时可扩容配套备用储罐，同步升级大流量循环输送模块。

7. 安装方法 / 使用方法

将撬装模块吊装至厂区平整硬化基础固定，罐车对接储罐完成氨水加注，敷设还原剂输送管道、压缩空气管路、控制电缆；喷枪开孔固定于锅炉炉膛指定高温区域，接入中控控制柜；设置稀释配比、喷射流量、自动启停参数，启动循环泵、稀释模块，雾化还原剂喷入炉膛高温区持续开展脱硝反应。

8. 施工注意 & 风险提示

还原剂喷射点位偏离850~1100℃温度窗口会大幅降低脱硝效率；氨水储罐密封不严易挥发产生刺激性气体，需配套通风报警装置；管路压力超出额定范围会造成喷枪雾化失效；未定期清理喷枪易堵塞，引发还原剂局部堆积造成氨逃逸超标；炉膛温度超过1100℃会生成副产物，加重烟气污染物。

9. 采购说明 & 交付标准

标准流量撬装模块可现货生产，大烟气量非标大流量机组支持定制；设备出厂完整集成储罐、循环泵、稀释计量、分配管路、PLC自控系统；随货附带压力容器检测报告、设备装配图纸、操作维护手册、出厂合格证书。

10. 质保售后规范

撬装整体设备质保一年，压力容器储罐、不锈钢管路、电控元器件纳入质保范围；可提供现场安装指导、系统调试、炉膛喷射点位优化服务；运行出现脱硝效率不足、喷枪堵塞、流量异常等问题可远程调整工艺参数，配套脱硝喷枪、泵体等易损件持续供货。

企业配套完整SNCR脱硝成套解决方案，整套撬装模块整合还原剂储存、输送稀释、分配喷射、自动控制全流程，可根据不同锅炉工况定制系统规模，搭配脱硝喷枪完成炉膛脱硝改造，适配多类型工业炉窑超低排放治理需求。
