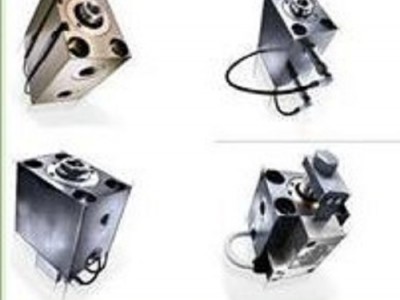

德国 AHP Merkle 精密液压缸

1. 产品概述

德国AHP Merkle精密液压缸是高端模具、机床专用高精度液压执行元件，品牌专注高端油缸研发制造，是精密液压行业标杆产品，主打方形缸、短冲程冲压缸、螺旋油缸、抽芯推动装置等多品类液压元件，同步配套原厂液压阀、液压油泵。所有活塞杆统一经过淬火硬化、精密磨削、镀硬铬、镜面抛光多层精密加工，尺寸精度高、耐磨防锈，依靠结构创新与模块化设计适配各类精密成型设备，广泛配套模具加工、机床、液压成型、汽车零部件产线，南京金倍得常年供应全系列原装油缸、液压阀及配套配件。

2. 工作原理 / 构造原理

依靠液压泵站输送高压液压油进入缸筒无杆腔/有杆腔，油压推动活塞与活塞杆直线伸缩输出推力，完成冲压、抽芯、压紧、定位动作；整机由高强度无缝缸筒、精密镀铬活塞杆、耐磨导向套、耐高低温密封组件、活塞、前后端盖组成。BZM系列集成磁控位置传感器、BZN内置感应检测结构，可实时反馈行程位置；带防旋转结构油缸通过导向限位防止活塞杆扭转；短冲程KHZ、冲压专用油缸强化承压结构，适配高频高速冲压工况；螺旋式液压缸集成螺纹自锁结构，保压稳定无泄压。配套原厂液压阀精准控制油路通断、压力调节，与油缸成套匹配使用。

3. 材质参数 / 规格特性

缸筒采用高精度无缝钢管精加工，活塞杆采用调质合金钢，经硬化、磨削、镀硬铬、镜面抛光处理，摩擦系数低、耐磨损耐腐蚀；密封件采用耐油耐老化氟橡胶，长期高压无渗漏；产品覆盖BZM磁传感方形缸、BZN感应方形缸、KHZ短冲程缸、BSEP标准油缸、螺旋油缸、冲压油缸、抽芯推动装置；支持法兰安装、外置导向、双套管、防旋转活塞杆多种结构；标准油压区间70~210bar，适配高频冲压、长时间保压工况；原厂液压阀与油缸参数匹配，整套液压单元尺寸标准化，替换安装无需改造设备。

4. 核心优势 / 产品特点

对比普通国产油缸，活塞杆多层精密处理，耐磨防锈，使用寿命大幅提升；产品线丰富，方形缸、短冲程、螺旋、冲压、抽芯装置全覆盖，一台设备可一站式配齐；可选内置磁传感、感应位置检测，精准控制行程，适配自动化数控机床；带防旋转、外置导向结构，运行稳定无偏载卡顿；短冲程冲压油缸强化承压结构，可承受高频往复冲压冲击；模块化设计，安装法兰、尺寸规格统一，设备改造替换便捷；原厂配套液压阀、油泵成套供应，油路匹配度高，无泄压、内泄故障；加工精度高，微小间隙控制，保压性能优异，适合模具高精度压紧成型。

5. 主要用途 / 适用行业

主要用于模具制造、数控机床、液压冲压成型、汽车零部件加工、修边刀具设备；可完成模具抽芯、工件压紧、冲压成型、工装定位等动作，适配中小型精密机床、专用成型设备、自动化冲压生产线。

6. 落地选型指南

模具自动化精准定位、行程检测选用BZM磁控传感器方形油缸；常规模具抽芯、轻型压紧选用BZN感应标准方形缸；高速冲压、短行程高频动作选用KHZ短冲程系列；需要长时间自锁保压选用螺旋式液压缸；大吨位冲压成型选用BSEP重型冲压油缸；整套液压控制同步搭配AHP Merkle原厂液压阀、油泵。

7. 安装方法 / 使用方法

按设备安装位固定油缸法兰，连接液压油管至AHP Merkle液压阀组，接入液压泵站；调试系统油压至设备额定区间，通过电控程序控制换向阀，驱动活塞杆伸出、回缩完成压紧、冲压、抽芯工序；带传感型号接入数控系统，实时采集活塞杆行程位置信号，实现自动化精准控制。

8. 施工注意 & 风险提示

系统油压长期超过额定压力会造成缸筒变形、密封破损漏油；液压油杂质过多会划伤镀铬活塞杆，产生内泄；活塞杆外露部位避免硬物撞击，破坏抛光镀铬层；未安装导向、防旋转结构的油缸禁止承受侧向力，易造成活塞杆弯曲；液压阀型号与油缸流量不匹配会出现动作卡顿、保压失效。

9. 采购说明 & 交付标准

标准BZM、BZN、KHZ系列油缸可订货，大型冲压缸、螺旋油缸、非标行程油缸德国原装进口；可单独采购配套液压阀、油泵、密封维修包；随货附带原厂尺寸图纸、参数手册、出厂耐压检测证书、型号对照表。

10. 质保售后规范

原装进口油缸整机质保一年，缸筒、活塞杆金属主体结构纳入质保；密封件属于损耗件提供原厂配套；出现漏油、动作卡顿、位置检测失效等问题可提供型号匹配、油路调试技术指导，长期供应AHP Merkle全系原装油缸、液压阀替换件。

南京金倍得科技发展有限公司长期供应德国AHP Merkle全系列产品，包含方形传感液压缸、短冲程冲压油缸、螺旋油缸、抽芯推动装置及配套原厂液压阀、液压油泵，产品适配模具、机床、汽车液压成型等精密设备原装替换与配套改造。
