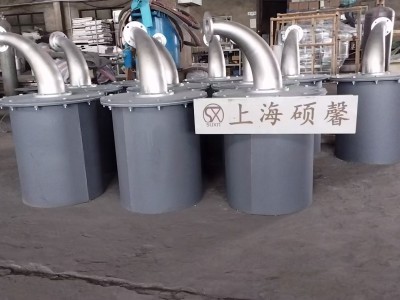

膜片式声波吹灰器

1. 产品概述

膜片式声波吹灰器为锅炉配套预防性清灰专用环保设备，依靠压缩空气驱动发声，替代蒸汽吹灰、弹簧振打等传统清灰装置，解决脱硝催化剂积灰堵塞、烟道换热面灰渣堆积、料仓挂壁积料等问题。设备依靠低频声波疲劳效应剥离积灰，全程无机械接触磨损，适配高温工业烟气工况，主要用于电厂、炼油厂锅炉及脱硝系统长效清灰，保障换热效率与脱硝催化剂活性。

2. 工作原理 / 构造原理

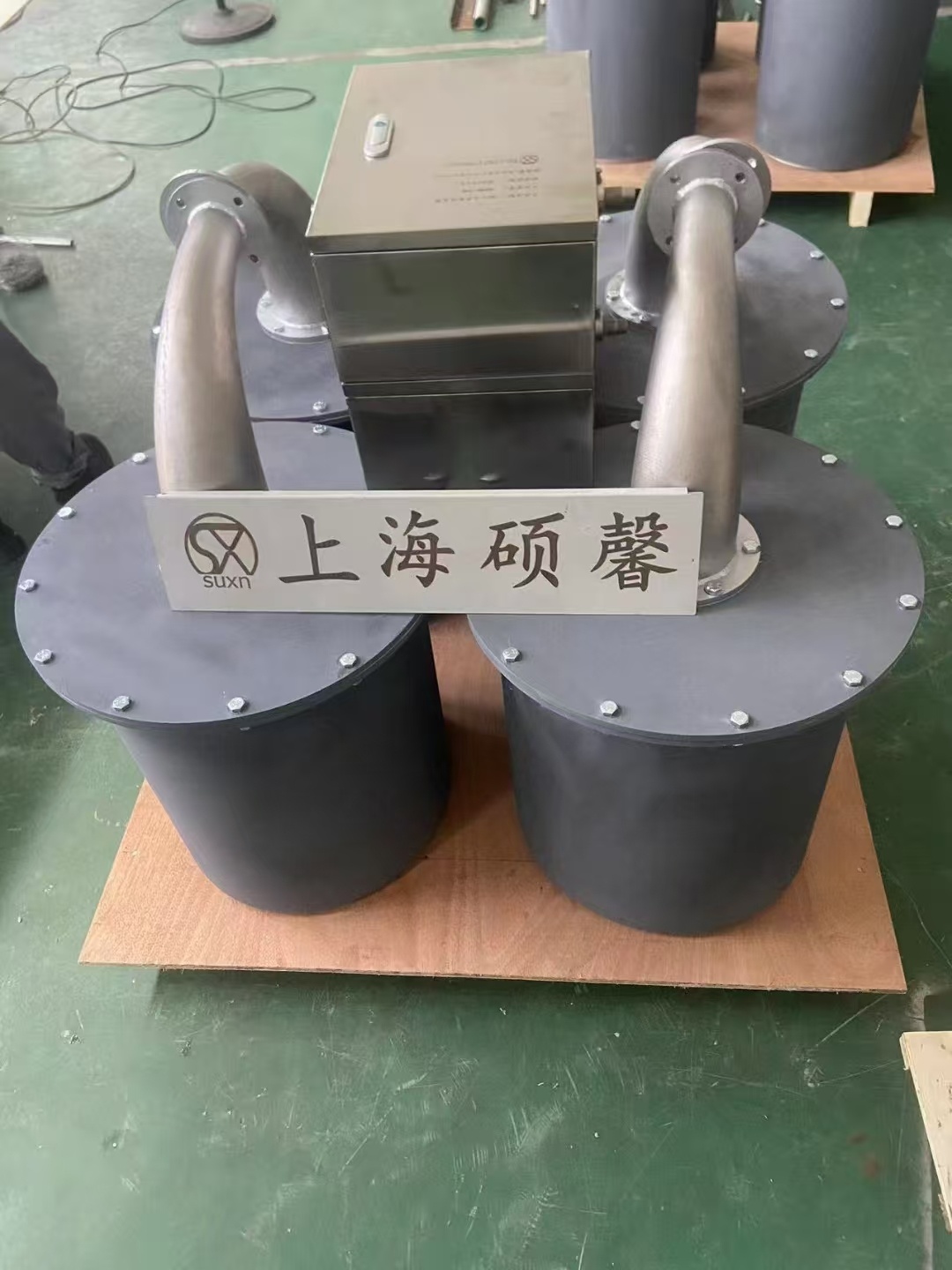

设备以压缩空气作为能量介质，高压气流冲击钛合金膜片产生自激振荡，振荡能量在谐振腔内部形成低频共振，将空气压力势能转化为低频声波能量；声波通过空气介质传递至积灰区域，持续交变载荷使灰渣层产生声致疲劳，破坏粉尘附着结构，积灰依靠自身重力或烟气气流脱落，实现无接触清灰。整机由钛合金发声膜片、谐振腔体、304不锈钢扩声筒、配套电控箱、气源连接管路构成，无旋转、伸缩机械结构。

3. 材质参数 / 规格特性

扩声筒体采用304不锈钢，耐高温耐腐蚀，核心振动膜片选用钛合金材质；标准型号ZLSQ-75W基础发声频率75~95Hz，出口声强不低于147DB；设备耐受最高温度1200℃，适配0.5~0.6MPa稳定气源，单台耗气量2.95m³/min；有效清灰轴向覆盖10至12米，径向覆盖4至5米；整机自重不超过76kg，出厂配套电控箱、连接软管与全套安装配件，DN15气源钢管、控制电缆由使用方自备。

4. 核心优势 / 产品特点

对比蒸汽、振打式吹灰设备，本品属于预防性清灰，持续抑制灰渣堆积，稳定维持脱硝催化剂活性；声波不会腐蚀、磨损催化剂，无中毒失效风险，有效延长催化剂使用周期；无运动机械部件，整机不锈钢主体使用寿命可达30年，钛膜片正常使用5年以上；声波可通过反射、绕射覆盖复杂设备内部死角，无需复杂伸缩机构，设备采购与运维成本更低；发声频段避开设备固有共振区间，不会造成烟道、反应器结构损伤，对操作人员无健康危害。

5. 主要用途 / 适用行业

多用于火力发电厂锅炉过热器、省煤器、空气预热器烟道、静电除尘器、SCR脱硝反应器；同时适配炼油工业锅炉、粉料输送管道、储料仓等易积灰设备，广泛应用于火电、石油炼化、建材粉体加工等存在粉尘沉积的工业场景。

6. 落地选型指南

常规锅炉、中小型SCR脱硝装置选用标准ZLSQ-75W型号；按设备内部空间长宽核算单台覆盖范围，多区域积灰点位搭配多台设备；多机组同步清灰可选用多回路集成电控箱；高温烟道工况无需额外降温改造，直接匹配本款耐高温机型。

7. 安装方法 / 使用方法

在烟道、反应器预留安装点位固定吹灰器筒体，对接自备DN15气源钢管，敷设RVV2×1.0控制电缆连接配套控制箱；调试气源压力稳定在0.5~0.6MPa，设置电控箱自动清灰启停周期；设备依靠压缩空气驱动发声，周期性释放声波完成持续清灰作业。

8. 施工注意 & 风险提示

气源压力超出0.7MPa会加速钛膜片疲劳破损；压缩空气含水、含杂质会冲刷膜片缩短使用寿命；不可将设备安装在封闭无气流死角，脱落灰渣无法及时排出会二次堆积；禁止随意改动谐振腔结构，改动后会降低发声强度，削弱清灰效果。

9. 采购说明 & 交付标准

标准ZLSQ-75W机型常规现货供应，可根据现场空间调整安装法兰规格；设备出厂配套电控箱、连接软管、全套安装附件；随货附带设备参数手册、出厂检测合格证明、安装施工图纸。

10. 质保售后规范

设备主体不锈钢筒体质保一年，钛合金膜片、电控元件纳入质保范围；运行出现发声弱、清灰效果差等问题可远程指导气源、电控参数调试，钛膜片、密封配件可长期配套供货。

厂家为声波吹灰器源头生产企业，主打膜片式声波清灰设备，依托低频声致疲劳清灰工艺，适配各类高温积灰工业设备，整机结构简洁，后期运维投入低，可匹配多行业锅炉、脱硝系统长效清灰需求。
