立式 SCR 脱硝反应器

SCR反应器

1. 产品概述

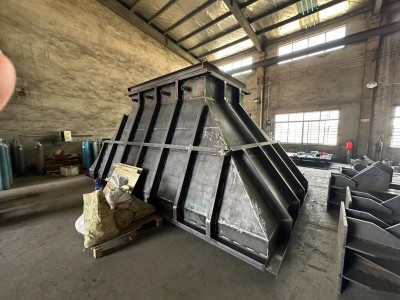

SCR脱硝反应器是锅炉、工业窑炉烟气脱硝系统核心承压反应设备，配套氨水喷射、催化剂、声波吹灰、PLC控制系统组成完整SCR脱硝成套装置，替代简易脱硝烟道箱体。设备采用立式下行流结构，通过内部均流、导流结构优化烟气分布，为催化剂提供稳定反应环境，将烟气氮氧化物与还原剂充分反应转化为无害氮气与水，可根据锅炉容量定制催化剂层数并预留备用层，核心价值稳定实现90%以上脱硝效率，匹配火电、化工、建材行业超低排放改造需求。

2. 工作原理 / 构造原理

设备依托选择性催化还原反应工艺，混合氨气的高温烟气竖直向下流经反应器内部多层催化剂模块，在催化剂适宜温度区间完成NOx还原分解；整机由分段焊接钢结构壳体、入口气流均布装置、多级导流板、催化剂支撑框架、层间吹灰安装接口、耐磨防护衬板、底部灰斗组成。前期采用CFD数值模拟与实体流场模型优化内部结构，通过导流、均流构件校正烟气流速、温度、入射角度，保证烟气均匀接触催化剂，规避局部流速不均、温度偏差造成的催化剂局部失效问题。

3. 材质参数 / 规格特性

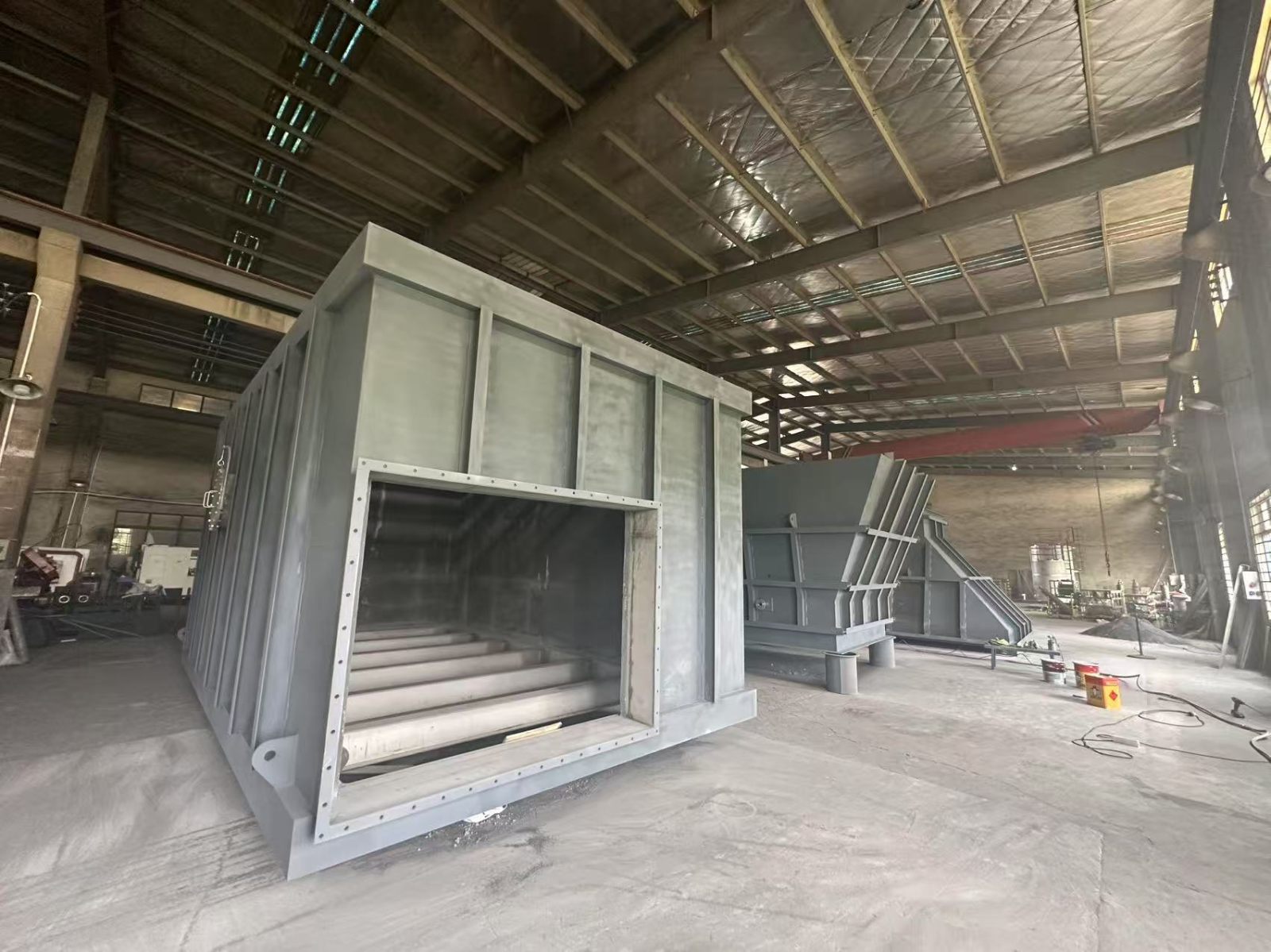

主体壳体采用厚度不低于6mm的Q345B低合金结构钢分段密封焊接，外壁连续布置型钢加强筋并包裹于保温层内，内壁配套钢管、钢板内撑结构；内部导流板、均流装置、催化剂支撑梁同步作为箱体加强构件，易磨损区域增设耐磨防护结构；流场设计标准：烟气速度偏差±15%、温度偏差±10%、烟气入射夹角±10%；催化剂按锅炉负荷设置2~3层，出厂预留至少一层备用安装空间；支撑分为落地支座式、双层悬吊式两种结构，支座配套滑动、限位结构适配高温热膨胀形变；处理烟气量5万~300万Nm³/h全规格可定制。

4. 核心优势 / 产品特点

对比简易烟道式反应箱体，本品经过CFD仿真与实体模型优化，烟气分布均匀，催化剂整体利用率更高；壳体Q345B材质耐热、抗热形变，分段焊接结构适配高温工况膨胀应力；落地、悬吊两种支撑方案适配不同厂房钢架条件，支座滑动结构消除热膨胀水平推力；内部集成导流、均流、耐磨、吹灰一体化结构，无需额外加装改造；预留备用催化剂层，后期扩容无需改造反应器本体；配套声波吹灰器安装接口，可长期保持催化剂表面无积灰堵塞，延长催化剂使用寿命。

5. 主要用途 / 适用行业

适配燃煤锅炉、生物质锅炉、工业窑炉、化工加热炉烟气脱硝改造，广泛用于火力发电、石油炼化、建材水泥、垃圾焚烧行业；配套SCR氨水蒸发器、计量分配喷射模块、脱硝喷枪、PLC控制系统成套使用，完成烟气氮氧化物超低净化处理。

6. 落地选型指南

小型低容量锅炉选用2层催化剂预留1层备用的标准立式反应器；300MW以上大型机组优先大截面宽体结构，匹配大烟气量；厂房承重条件有限选用双层悬吊结构；场地钢架承重充足选用落地支座式；粉尘浓度偏高工况同步配套声波吹灰器一体化设计。

7. 安装方法 / 使用方法

按图纸完成基础钢架或悬吊横梁施工，分段吊装反应器壳体现场密封焊接，同步安装内部导流、均流、支撑框架；敷设外部保温层，对接进出口烟道、吹灰器、喷氨管路；完成CFD流场校核后装填催化剂模块，接入PLC控制系统；升温至280~420℃区间投入还原剂，稳定烟气参数持续脱硝运行。

8. 施工注意 & 风险提示

壳体焊接密封不严会造成烟气泄漏，增加能耗与氨逃逸；未做流场仿真直接投产易出现局部流速、温度超标，催化剂快速失活；支座未预留滑动间隙会产生热膨胀应力，造成箱体变形；长期积灰不投用吹灰装置会堵塞催化剂孔道，降低脱硝效率；运行温度低于280℃易生成铵盐腐蚀设备。

9. 采购说明 & 交付标准

设备全部按需定制，依据锅炉容量、烟气参数、厂房空间出具CFD仿真图纸；随货交付设备总图、分段焊接图纸、流场模拟报告、出厂探伤检测报告、产品合格证；配套催化剂支撑框架、导流板、耐磨衬板全套内件。

10. 质保售后规范

反应器壳体、钢结构支撑主体质保一年；提供现场安装指导、催化剂装填、系统整体调试服务；运行出现脱硝效率下降、积灰堵塞、壳体形变等问题可远程校核流场参数，配套吹灰、喷氨系统同步提供技术维护。

上海硕馨机电设备有限公司2012年成立，厂区占地7200㎡，配备数控加工设备，技术人员占比30%。企业主营SCR脱硝整套设备，包含氨水蒸发输送计量分配喷射模块、SCR反应器、声波吹灰系统、PLC自控装置及脱硝喷枪，可根据项目技术协议完成脱硝工艺、反应器流场、催化剂布置、吹灰及喷枪系统整体设计，提供全流程现场技术落地服务。
