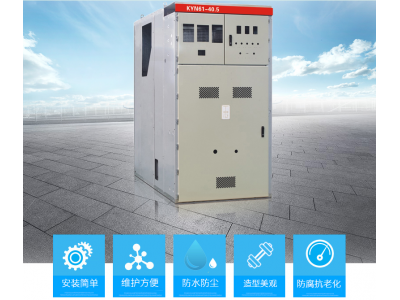

KYN61-40.5高压开关柜（制造商）

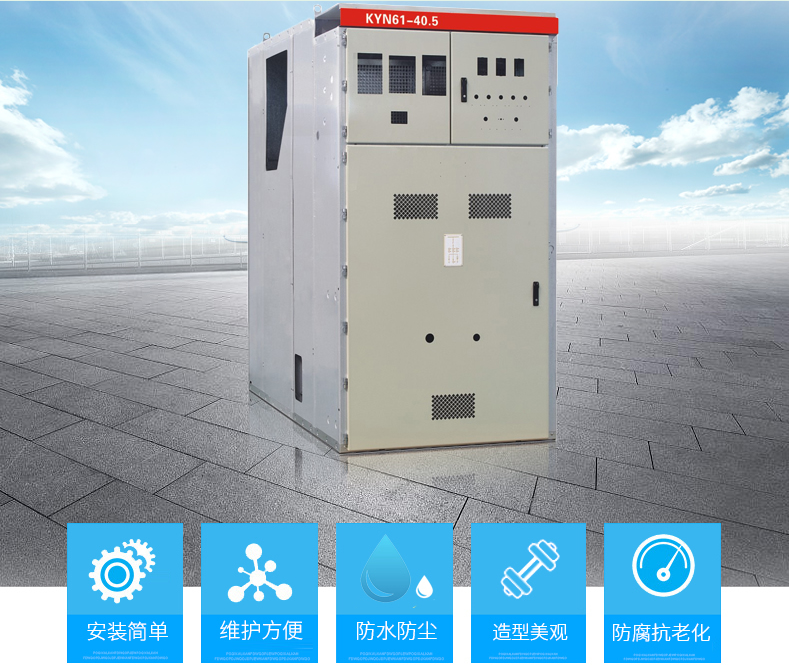

KYN61-40.5高压开关柜KYN61-40.5高压开关柜KYN61-40.5高压开关柜 咨询订购：13758891909雄霸电力有限公司KYN61-40.5KV型户内交流金属铠装移开式开关设备，系3-10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。作控制保护、监测之用，本开关设备满足DL/T404-91，IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误分合断路器、防止接地开关处于闭合位置时关合断路、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，多种主开关配置方案可供选择：ZN85真空断路器。实为一种性能优越的配电装置。二、型号及含义三、使用环境条件1. 环境温度：温度 40℃，***温度-15℃。2. 环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3. 海拔高度：1500m以下4. 抗地震度：地震烈度不超过8度5. 周围空气应无经常性的剧烈震动场所。严酷条件下严酷度设计满足I类要求。6. 不受腐蚀性可燃气体、水蒸汽等明显污染。7. 在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。四（1）断路器隔室在断路器室安装了供断路器手车滑行的导轨。手车能在工作位置、试验隔离位置之间移动。活动帘板由金属板制成，安装在手车室的后壁上。手车从隔离/试验位置移动至工作位置过程中，装在母线小室和电缆联接小室(电缆室)内的静触头盒上的静触头前的活动帘板自动地打开，反方向移动手车，活动帘板自动闭合，把静触头盒封闭起来，从而保障了操作人员不触及带电体。手车在开关柜的门关闭情况下被操作，通过观察窗可以看到手车在柜内所处的位置，同时也能看到手车上的On（用以使断路器合闸/ OFF（用以使断路器分闸）按钮和ON/OFF机械位置指示器以及储能/释能状况指示器。（2）可抽出式断路器手车车架是由钢板拼成的，手车上装有真空断路器和XXX辅助设备。带有弹簧触子系统的一次动触头由臂杆装在断路器的出线端子上，断路器的操动机构的控制按钮和分合闸文职指示等均设在手车面板上，以方便操作。手车进入开关柜内到达隔离验位置时，手车外壳与开关柜接地系统可靠接通，仪表保护和控制线路也通过二次插头与开关柜联通。手车移至工作位置时，接通除断路器外的一次回路。
