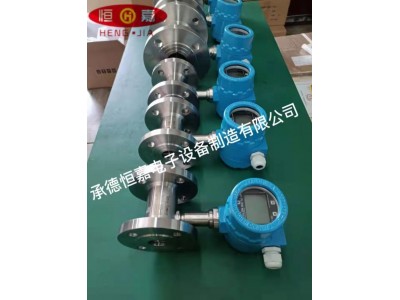

恒嘉涡街流量计

 HJWJ系列涡街流量计利用卡门漩涡的原理，采用先进的电路设计、数字化智能信号检测及处理，并使用信号隔离及软件抗干扰技术，提高了仪表的测量精度、稳定性及抗干扰能力，仪表常数长期稳定。适用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。该产品是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保了产品质量的美观性，具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

主要特点：

1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

2、安装简单，维护十分方便。

3、检测传感器不直接接触被测介质，性能稳定，寿命长。

4、输出是与流量成正比的脉冲信号，无零点漂移，精度高。

5、测量范围宽，量程比可达1：10。

6、压力损失较小，运行费用低，更具节能意义。

功能：

1、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。

2、全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。

3、全新的数字滤波和修正功能使流量测量更加精准可靠。

4、电池供电型无需外接电源既可连续工作两年以上。

5、全新点阵汉字液晶显示，使用操作更方便。

技术参数：

适用介质：气体、液体、蒸汽

精度等级： 液体：±1%； 气体或蒸汽：±1.5%

公称压力： 1.6Mpa、2.5Mpa、4.0Mpa（XXX可订制）

介质温度：-20℃～+250℃

量 程 比： 1:10；1:15；1:20

传感器材质： 304不锈钢、316L不锈钢等

输出信号： 脉冲信号、4～20mA信号， RS485通讯输出、HART协议等

供电方式：24VDC；内置锂电池

防爆等级：本安型ExiaIICT5；隔爆型 ExdIIBT6

防护等级：IP65或更高

连接方式：卡装式/法兰式/插入式

优点:结构简单牢固；适用于多流体种类的场合流量；有较高的测量精度；测量范围度宽，且压力损失小。

缺点：不适用于低雷诺数流体测量；需较长直管段；与涡轮流量计相比，仪表系数较低。
