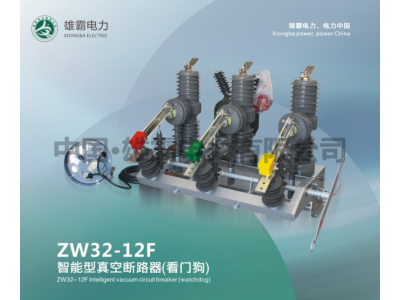

ZW32-12FG/630-20智能型真空断路器（看门狗）

详细说明

ZW32-12G/630-20户外高压真空断路器

ZW32-12F/1250-31.5智能真空断路器看门狗

ZW32-12F/630-20智能真空断路器看门狗

ZW32-12FG/630-20智能真空断路器看门狗

ZW32-12FG/1250-31.5智能真空断路器看门狗

ZW20-12F/630-20智能真空断路器看门狗

ZW20-12M/630-20智能永磁真空断路器

ZW32-12M/630-20智能永磁真空断路器

ZW32-12M/1250-31.5智能永磁真空断路器

ZW43-12F/630-20智能真空断路器看门狗

ZW43-12M/630-20智能永磁真空断路器

ZW32-12G/630-20户外高压真空断路器

ZW32-12G/1250-31.5户外高压真空断路器

ZW8-12G/630-20户外高压真空断路器

ZW8-12G/1250-31.5户外高压真空断路器

ZW7-35KV/1250-31.5户外高压真空断路器

VS1-12/630-25户内高压真空断路器

VS1-12/1250-31.5户内高压真空断路器

VS1-12/630-25侧装式高压真空断路器

VS1-12/630-25固封式高压真空断路器

VS1-12/630-25永磁高压真空断路器

VS1-12/630-25小型化《650柜宽》真空断路器

咨询订购 浙江雄霸电力有限公司

ZW32-12F/630-20智能真空断路器看门狗型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，

具分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、

MGK16 型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、

农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路

中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，

保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

二、ZW32-12F智能真空断路器看门狗功能特点：

自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线

上的其它分支用户停电。定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，

电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心。监控用户负荷，当分界断路器可配置有

线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。远方操作功能，用户可以通过手机短信

或计算机后台方式操作真空分界断路器合分闸。

三、ZW32-12F智能真空断路器看门狗产品结构：

智能断路器在ZW32-12 型真空断路器基础上进行了优化改进（详见ZW32-12户外高压真空断路器使用说明书）和外置电压互感器及MGK16型智能

控制器组成，通过全密封防水型航空接插件和户外密封电缆进行电气连接。分界断路器采用的弹簧操动机构（或永磁机构），具备手、电动储

能，手、电动合闸，手、电动分闸功能。分界断路器外置1 只零序CT（或三项合成零序），变比为20/1，0.1～5A

（一次电流）区段保持线性关系，额定负载1Ω，额定负载下的变比误差应小于3%。一次零序电流为400A，二次输出电流有效值不小于5A。

额定短时耐受电流16kA、20kA、25kA,4S。分界断路器外置2只（或3只）单相CT，变比50-600/5（或用户的变比），额定负载10Ω，

精度10P20，额定短时耐受电流16kA、20kA,4S。分界断路器采用外置式PT，装于电源侧，变比10000V/220V，容量300VA，精度3P 级，

控制器和断路器的操作电源和电压信号均由PT提供。

四、ZW32-12F智能真空断路器看门狗订货须知：

订货时请在合同上注明：

1.产品型号及名称。

2.机构类型（手动或电动）

3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V DC220V DC110V）

4.如需要互感器过流保护装置，请注明互感器电流比

五、ZW32-12F智能真空断路器看门狗售后服务：

我公司本着优质、、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：

1.我厂出售的所有产品低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。

2.在接到报修通知后，七个工作日内赶到现场并解决问题。

3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。

4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。

5.在保修期内，以下情况将实行有偿维修服务;

(1)由于人为或不可抗拒的自然现象而发生的损坏。

(2)由于操作不当而造成的故障或损坏。

(3)由于对产品的改造、分解、组装而发生的故障或损坏.售后服务：
