铝型材氧化着色颜色不一致的三点原因

铝型材氧化着色颜色不一致的三点原因

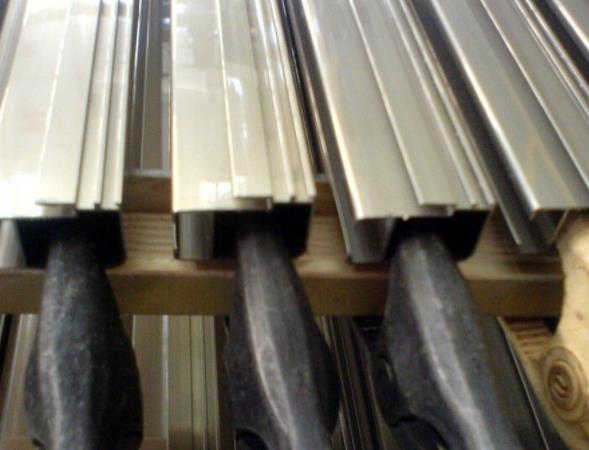

一、阳极氧化的原因

1、氧化染色原理

众所周知，阳极氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液中，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键。

这种键结合是可逆的，在一定条件下会发生解吸附作用。因此，染色之后，必须经过封孔处理，将染料固定在膜孔中，同进增加氧化膜的耐蚀、耐磨等性能。

2、阳极氧化工艺对染色的影响

在氧化染色整个流程中，因为氧化工艺原因造成染色不良是比较普遍的。氧化膜的膜厚和孔隙均匀一致是染色时获得均匀一致颜色的前提和基础，为获得均匀一致的氧化膜，保证足够的循环量，冷却量，保证良好的导电性是举足轻重的，此外就是氧化工艺的稳定性。

总而言之，阳极氧化作为染色的前工序，是染色的基础。阳极氧化的问题在染色之前，我们很难看到或者根本无法看到，一旦染上色之后，我们会清晰地看到诸如颜色不均匀的现象。而此时，生产工作者往往会把问题的原因归于染色的不正常，而忽略在氧化工艺上寻找原因。我在刚接触氧化染色时就常犯这些错误。

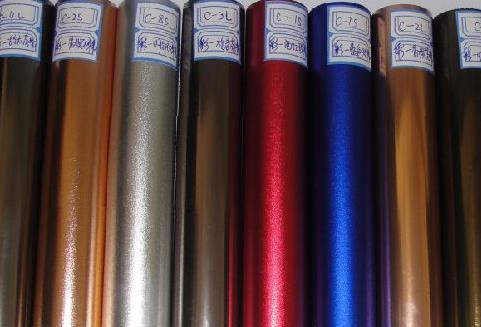

二、染色的原因

1、染色前的水洗

阳极氧化之后，氧化膜的膜孔中残留有硫酸溶液，因此，染色之前必须将铝制品彻底清洗干净。避免给染色槽带人杂质离子，尤其是磷酸根离子、氟离子等，在染色槽之前设立纯水清洗，并且要对水质进行监控是十分必要的。

2、染色槽的配制

在染色所用的染料中，大多数是有机染料，有机染料容易发霉。为有效地防止槽液发霉，配制槽液前，可以用漂白粉，苯酚一类的药物将槽体消毒。配制槽液时，加人防霉剂可以有效地延长染色液的使用时间。槽液配好之后要存放数小时，才能投入使用，为保证ph值稳定，可以加入醋酸——醋酸钠缓。

3、染色过程控制

(1)温度；

(2)染料浓度；

(3)时间；

4、染色后水洗

染色之后，要将铝制品进行水洗，以除去附在铝制品表面的浮色，此时要注意水洗槽的水质，因为染料分子与氧化膜的结合是可逆的，当水中存在较多杂质离子时，会促使染料分子与氧化膜分离进入水中，此时就表现出褪色，这种褪色往往是不均匀的，最终导致同一支料上产生色差。

三、封孔的原因

封孔处理是阳极氧化不可缺少的一部分，在氧化染色后，唯有进行封孔处理才能保证染色膜的原有颜色，封孔工艺可以有多种，蒸气封孔、热水封孔、中温封孔都是不错的选择，部分染料还可以选择冷封孔工艺。封孔后可能会因为褪色而使颜色较封孔前略为变浅，但只要稍加注意即可。

染色作为阳极氧化后处理的一个分支，因其悦目的色彩，相信会得到大力的应用，日益受到人们的青睐。
