浅谈骨架在变压器中的作用与分类

　　骨架，又名变压器骨架，或变压器线架，英文统称为Bobbin，是变压器的主体结构组成部分。变压器在当今社会被广泛的使用，对应的主体也必不可少，所以目前骨架有着无可取代的作用。那么，骨架在变压器中的作用与分类都有哪些?国内变压器骨架PIN针定制生产厂家群桦精密五金做简单介绍：

　　



　　一、骨架在变压器中的作用主要有以下几点：

　　1、为变压器中的铜线提供缠绕的空间。

　　2、固定变压器中的磁芯。

　　3、骨架中的线槽为变压器生产绕线时提供过线的路径。

　　4、骨架中的金属针脚为变压器之铜线缠绕的支柱;经过焊锡后与PCB板相连接，在变压器工作时起到导电的作用。

　　5、骨架中的凸点、凹点或倒角，可决定变压器使用时放置方向或针脚顺序。

　　



　　二、骨架分类

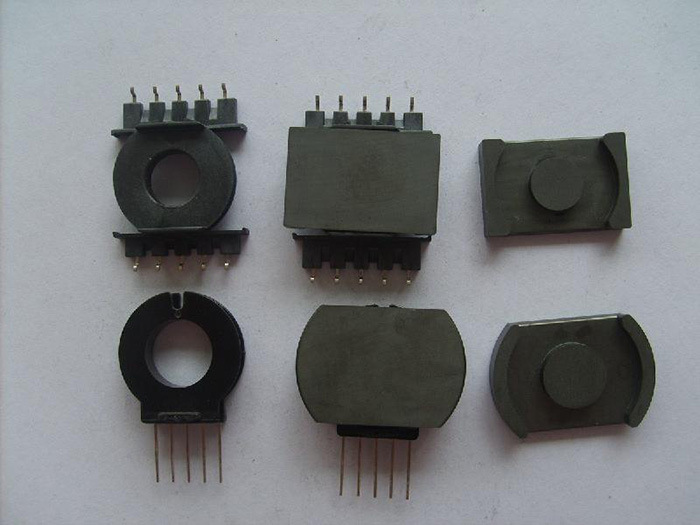

　　骨架一般按变压器所使用的磁芯(或铁芯)型号进行分类，有EI、EE、EF、EPC、ER、RM、PQ、UU等型号，而每个型号又可按磁芯(或铁芯)大小进行区分，如EE5、EE8、EE13、EE19等大小不一的型号。骨架按形状分为：立式和卧式两种;按变压器的工作频率又分为高频骨架和低频骨架两种，这里所讲的频率，并不是指使用的次数，而是指变压器在工作时周期性变化的次数，单位是赫兹(Hz)，简称赫，也常用千赫(kHz)或兆赫(MHz)或GHz做单位;按骨架的针脚使用性质，又分为直插式骨架(DIP)和贴片式骨架(SMD)两种。
