锐捷睿易二层交换机端口聚合命令

下面IT备忘录小编给大家分享一个锐捷中低端交换机二层端口聚合（AP）配置命令案例

1、组网需求

为了增加链路带宽，提高网络可靠性，现要在两台核心设备之间运行二层静态链路聚合。流量平衡算法使用源MAC关键字。

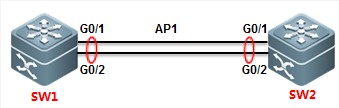

2、组网拓扑

3、配置要点

1）、将端口加入AP口

2）、配置AP口属性

3）、更改流量平衡算法为源MAC关键字

注意：

Vmware系统不支持LACP动态聚合，ESXi虚拟机服务器多网卡绑定有四种负载均衡方式,，虚拟机如果使用基于IP的负载均衡方式，Vmware配置手册中注明：如果本端选用基于IP的负载均衡模式，要求交换机端使用静态聚合技术，如果使用其他负载均衡模式，Vmware手册中注明，交换机端应禁用聚合，则交换机端只能使用普通模式而不能使用聚合

4、配置步骤

锐捷SW1交换机配置端口聚合命令：

SW1>enableSW1#configure terminalSW1(config)#interface range gigabitEthernet 0/1-2     ------>同时进入到g0/1-2口配置模式SW1(config-if-range)#port-group 1                             ------>设置为AG1SW1(config-if-range)#exitSW1(config)#interface aggregateport 1                        ------>进入AG1口配置模式SW1(config-if-AggregatePort 1)#switchport mode trunk  ------>将AG1口配置为trunk口SW1(config-if-AggregatePort 1)#exitSW1(config)#aggregateport load-balance src-mac        ------>更改流量平衡算法为源mac模式，默认为源MAC+目的MAC模式SW1(config)#exitSW1#wr

重要提示：

默认设备支持的流量均衡方式为  src-dst-mac ，在不同的场景模型中，用户流量的特征不同，可能并不能使流量负载均衡到其成员链路上，需要人工调整负载均衡的方式。

锐捷SW2交换机配置端口聚合命令：，类似于SW1交换机的配置，如下：

SW2>enableSW2#configure terminalSW2(config)#interface range gigabitEthernet 0/1-2SW2(config-if-range)#port-group 1SW2(config-if-range)#exitSW2(config)#interface aggregateport 1SW2(config-if-AggregatePort 1)#switchport mode trunkSW2(config-if-AggregatePort 1)#exitSW2(config)#aggregateport load-balance src-macSW2(config)#exitSW2#wr

重要提示：

默认设备支持的流量均衡方式为  src-dst-mac ，在不同的场景模型中，用户流量的特征不同，可能并不能使流量负载均衡到其成员链路上，需要人工调整负载均衡的方式。

4、功能验证

1）、查看端口聚合汇总信息

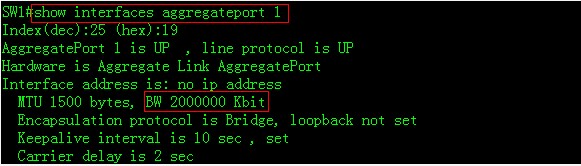

2）、查看AG1接口信息

3）、查看流量平衡方式

以上就是IT备忘录小编给大家分享的锐捷睿易二层交换机做端口聚合命令教程，欢迎大家采纳！
