碳纤维复合芯导线介绍及型号

碳纤维复合芯导线介绍

纤维增强树脂基复合芯耐热铝合金绞线是以纤维增强树脂基复合芯为承载线芯，外层由多根耐热铝合金单线同心绞合而成的导线产品。作为输电导线领域的一项重要革新，碳纤维复合芯导线在选材方案和结构设计方面实现了重大突破。碳纤维复合芯导线(ACCC)是一种新型架空输电线路用导线，重量轻、耐拉仲、热稳定性好、弛度小、单位面积通流能力强和抗腐蚀是其突出特点。特别适合于公司驻地滨海、矿山地区腐蚀强度大、污秽强度高、导线易舞动的使用环境。

1、加强芯

碳纤维复合芯导线采用强度高、密度小、热膨胀系数低的碳纤维复合芯棒代替传统导线中的钢芯。其中，碳纤维复合芯棒的抗拉强度为钢芯的2倍，但密度仅为钢芯的1/4，热膨胀系数为钢芯的1/7。

2、导体

碳纤维复合芯导线采用导电率为63%IACS的1350-O型退火软铝代替传统导线中导电率为61.2%IACS的硬铝，导电率提高约两个百分点。

3、绞合结构

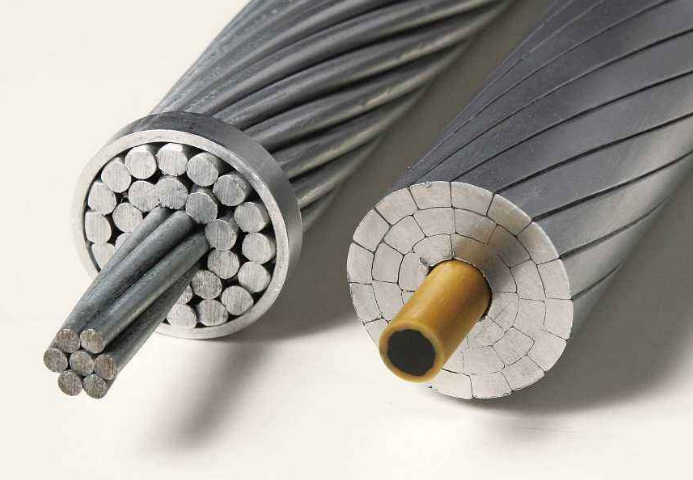

碳纤维复合芯导线以圆形碳纤维复合芯棒为加强芯，以梯形软铝型线为外层导体，将两者同心绞合而成。与传统钢芯铝绞线相对疏松的结构相比，其内部结构更加致密，填充系数高达93～95%，这使得碳纤维复合芯导线相对于同等外径的钢芯铝绞线可以在保持总重量基本不变的情况下，增加28%的铝量。

与钢芯铝绞线相比，碳纤维复合芯导线具有以下优点：

1、和同样直径的ACSR电缆相比，可以提供双倍的载流容量。

2、有效解决电缆下垂问题。

3、可以在更高的温度下工作，最高可达200摄氏度。

4、线芯可以抗腐蚀，而且没有双金属间腐蚀问题。

5、因为可以提供更高的载流容量，所以同时也有效的降低了工程成本。

6、与相同直径传统电缆相比可以多容纳28%的导体。

7、高强度线芯可以有效减少电缆架的数量，或降低电缆架的高度。

8、有效减少电缆下垂，使地面生物更加安全 。

除了上述提及的优点外，还可减少传输中电力的损耗，减少20%的塔杆，节省用地，减少有色金属资源消耗，有助于构造安全、环保、高效节约型输电网络。

碳纤维复合芯导线型号

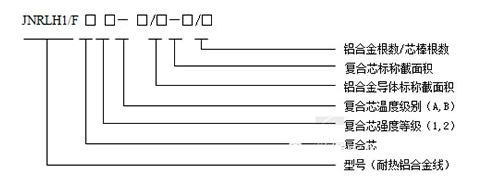

1、型号规格表示方法

其中复合芯的温度级别分为A和B两个等级，分别表示运行温度为120度和160度;复合芯强度等级分为1和2两个等级，分别表示强度2100MPa和2400MPa。

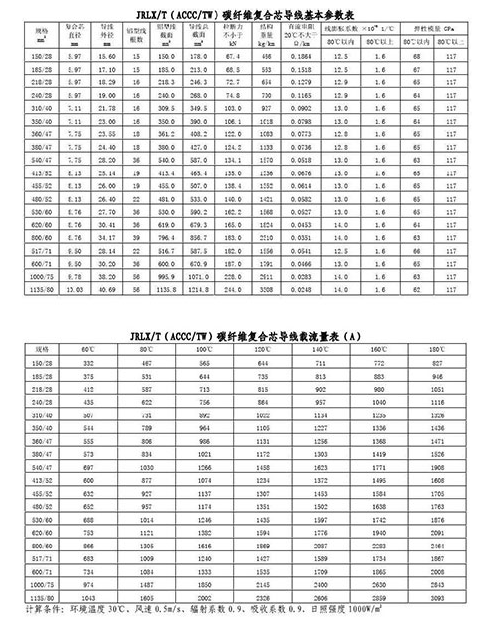

2、纤维增强树脂复合芯耐热铝合金绞线的技术参数表
