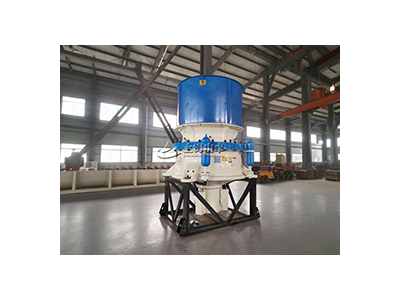

石英岩 CHS 系列单缸液压圆锥破碎机

1. 产品概述（品类背景 + 定位）

石英岩CHS系列单缸液压圆锥破碎机是集成机械、液压、智能控制的中细碎设备，适配石英岩等中高硬度物料，替代传统弹簧圆锥破碎机。核心价值在于层压破碎、智能调控与紧凑结构，兼顾高效、低耗与优异粒形，适配固定与移动破碎场景。

2. 工作原理 / 构造原理

电机经齿轮传动带动偏心套组件旋转，主轴总成在偏心套驱动下公转并缓慢自转，动锥旋摆挤压破碎腔内物料。单缸液压系统控制排料口调整与过铁保护，遇不可破碎物时动锥抬起排障，保障设备连续运行。

3. 材质参数 / 规格特性

机架采用合金钢，衬板为高锰钢，耐磨抗冲击。CHS系列整机重12t，尺寸2400×1800×2600mm，功率132kW，转速900r/min，处理量60-120t/h，适配抗压强度≤250Mpa物料，可切换中碎/细碎腔型。

4. 核心优势 / 产品特点

腔型、偏心距与运动参数优化匹配，破碎效率高；结构简单，上机架拆卸后可完成全部维修，维护成本低；正压防尘系统减少粉尘侵入，延长轴承与润滑油寿命；全自动控制系统支持多模式运行，实时监测报警；多腔型设计，适配多种工艺需求。

5. 主要用途 / 适用行业

适用于石英岩、花岗岩、玄武岩、河卵石等中高硬度物料，广泛用于砂石加工、矿山开采、基建工程等行业，作为二段、三段或四段破碎设备，适配移动破碎站场景。

6. 落地选型指南

依据物料硬度、处理量与出料粒度选型，石英岩等中高硬物料优先CHS系列；小时处理量80t左右选标准配置；中碎/细碎通过更换衬板与偏心套切换；环境温度控制在-20℃~45℃可稳定运行。

7. 安装方法 / 使用方法

浇筑混凝土基础并找平固定，连接给排料装置，接入380V电源并接地，加注液压油与润滑油。空载试运行正常后均匀投料，保持挤满给料，实时监控运行参数，异常时停机检修。

8. 施工注意 & 风险提示

禁止投入超硬物料或金属异物，防止衬板与主轴损坏；运行时禁开检修门，避免安全事故；长期超负荷或偏载会加剧磨损，需均匀给料；液压系统压力异常时立即停机，防止故障扩大。

9. 采购说明 & 交付标准

支持腔型与偏心距定制，单台起订，常规交期15-20天，汽运发货。随货提供合格证、检测报告、说明书及易损件清单，指导安装调试。

10. 质保售后规范

整机质保1年，易损件除外，质保期内非人为问题免费维修更换；提供终身技术支持，24小时响应，可上门指导安装调试与维护，保障设备长期稳定运行。
