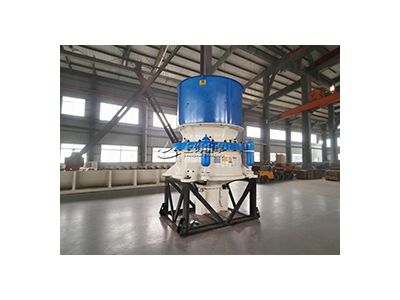

石英岩 CHS 系列单缸液压圆锥破碎机

1. 产品概述（品类背景 + 定位）

石英岩CHS系列单缸液压圆锥破碎机是融合机械、液压与智能控制技术的现代中细碎设备，针对石英岩等高硬物料设计，替代传统多缸圆锥破。核心价值在于层压破碎、智能调控、运维简便，适配砂石与矿山生产线，兼顾高效产能与优质粒型。

2. 工作原理 / 构造原理

电机经齿轮副驱动偏心套旋转，带动主轴与内锥公转并自转；内锥旋摆挤压破碎腔中的石英岩，液压系统控制排料口并提供过铁保护，金属异物进入时动锥抬起排障，保障连续作业。

3. 材质参数 / 规格特性

机架采用高强度碳钢，衬板为高锰钢，耐磨抗冲击。整机重12t，尺寸2800×1600×2200mm，功率160kW，转速320r/min，处理量120-180t/h，适配抗压强度≤300MPa物料，可选中碎/细碎腔型。

4. 核心优势 / 产品特点

结构匹配合理，破碎效率与承载能力强；正压防尘系统减少粉尘侵入，维护成本低；全自动控制系统多模式运行，实时监测报警；多腔型与偏心距可调，适配多种工艺需求，适合移动破碎场景。

5. 主要用途 / 适用行业

适用于石英岩、花岗岩、玄武岩等高硬物料，广泛用于矿山、建材、冶金等行业，作为二段、三段或四段破碎设备，适配砂石骨料加工与矿石细碎、超细碎作业。

6. 落地选型指南

依据物料硬度、处理量与出料粒度选型，石英岩等高硬物料优先CHS系列；小时处理量150t左右选标准配置；按成品粒度选择中碎或细碎腔型；环境温度控制在-20℃~50℃可稳定运行。

7. 安装方法 / 使用方法

浇筑混凝土基础并找平固定，连接给排料装置，接入380V电源并接地，加注液压油与润滑油。空载试运行正常后均匀投料，启用智能控制系统，定期检查衬板磨损与密封状态。

8. 施工注意 & 风险提示

禁止投入金属异物，防止衬板损坏；运行时禁开检修门，避免安全事故；需挤满给料实现层压破碎，偏载会加剧磨损；防尘密封失效时及时更换，防止轴承进灰损坏。

9. 采购说明 & 交付标准

支持腔型与偏心距定制，单台起订，常规交期20-25天，汽运发货。随货提供合格证、检测报告、说明书及易损件清单，指导安装调试。

10. 质保售后规范

整机质保1年，易损件除外，质保期内非人为问题免费维修更换；提供终身技术支持，24小时响应，可上门指导安装调试与维护，保障设备长期稳定运行。

上海山卓环保装备有限公司专注破碎设备研发制造，技术成熟，质控完善，产品适配石英岩等高硬物料破碎，性能稳定可靠。
