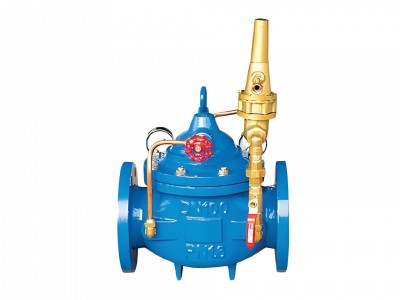

上海红星阀门/800X压差旁通平衡阀

规格型号 800X

连接方式 法兰

结构形式 直通式

驱动方式 手动

公称通径 DN50-DN400

公称压力 1.6MPa

阀体材质 HT200，铸铁， WCB，铸钢

压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的恒定值，并可较大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差旁通平衡阀优越于XXX平衡阀的地方在于它没有执行机构，靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀。

结构特点和用途：

800X压差调节阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。本产品利用水力自力控制，不需要其它装置和能源，保养简便。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理：

当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
