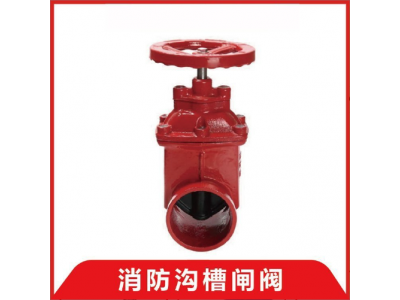

​上海沪光水表消防用卡箍沟槽球墨铸铁软密封暗杆闸阀

上海沪光水表消防用卡箍沟槽球墨铸铁软密封暗杆闸阀

阀门标准：国标

弹性闸板：弹性闸板

密封方式：软密封

驱动方式：手动

功能作用：截止型

可配附件：手轮

材质：铸铁

阀杆形式：阀杆非升降式(暗杆)

密封材料：不锈钢304

作用方式：手动

闸板数量：单闸板

适用介质：水

衬里材料：衬胶

型号：Z81X-16Q

Z85X沟槽暗杆闸阀采用一种新型的钢管连接方式，也叫卡箍连接，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接;系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。

Z85X沟槽暗杆闸阀也叫软密封闸阀，采用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

结构特点

1整体包胶阀芯球墨铸铁骨架内外采用高性能橡胶和硫化技术进行整体包覆，贴合紧密牢靠，

几何尺寸准确，密封弹性佳，将阀芯金属与流体隔离，耐腐蚀。

2一体式铜螺母阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。

3 平底式阀座本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。

4 自密封阀盖阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。

5上密封阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门于任何开度、有压力且具备阀杆锁定功能，确保在操作和维护过程中阀杆不会被压力冲出。

6 结构轻巧紧凑的结构工作高度较传统闸阀降低60mm-300mm以上，节省工程空间;本体

采用球墨铸铁材料，重量较传统闸阀减轻约20%-30%，安装维修便利。

7 食品级卫生要求阀体内部以环氧树脂涂装，阀芯内外表面以橡胶包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品行业。
