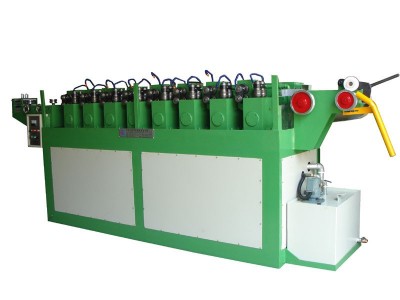

东莞新科炬VT-12B锡线辊轧机

本系列锡线辊轧机是我公司自行研究开发，具有先进技术水平的产品，已获得专利局颁发的专利证书，本机型主要适用于滚轧有铅焊锡丝及无铅焊锡丝的生产。

本锡线辊轧机主要由机体、线料校直机构、辊轧机构、收线机构，冷却润滑系统、传动系统、电控部分所组成。机体用钢板型钢组合焊接，小齿轮箱采用铸造箱体。传动部分采用斜齿轮及螺旋圆锥齿轮传动，轧辊采用特殊合金钢再通过热工艺理，具有超耐磨抗冲击等优点，辊轧部分采用喷淋形式冷却润滑。动力采用变频无级调速控制。

在机体上平行排列着的多个轧辊箱，每个轧辊箱上有纵向和横向的两对轧辊，两对轧辊轧分别为水平和垂直分布，经辊轧后的线径是按比例逐渐缩少的，压缩率是根据照材料延伸特性设计的，每道次的压缩都是等值的，当线材经过轧辊时，材料被旋转的辊轧辊压，压小后的线材从轧辊中挤出，经牵引装置把线材输送到收料盘内，实现线材的辊轧。
