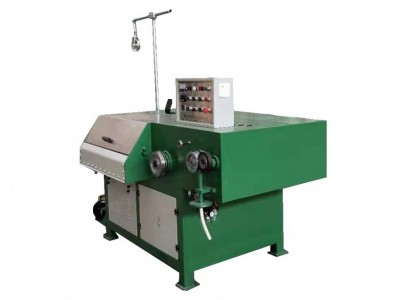

东莞新科炬VT-17D常规锡线拉丝机

本系列拉丝机属于常规锡线拉丝机，主要用于对有铅和无铅焊锡及锡合金线材的拉制。

本拉丝机机型设计为卧式结构，动力由一个主电机通过链条传动于各塔轮轴上。

圆锡线经过放线架进入拉伸室，通过塔轮、拉丝模具进行拉伸。线材拉伸时的冷却方式是采用喷淋和半浸泡方式。然后依次经过定速轮再经过牵引轮后，进入收线盘。拉伸塔轮采用单列水平排列。

本拉丝机机体用钢板型钢组合焊接，塔轮轴传动采用双联链传动，塔轮表面采用特殊理来提高表面硬度及粗糙度，模座采用镶入式设计，保证拉伸的中心距，减少断线机率，拉丝箱上部装有铰接启动闭式防护箱盖，以防止冷却液外溅。冷却循环水箱有电加热功能，以保证拉丝工艺的要求，进线设有断线停机装置。
