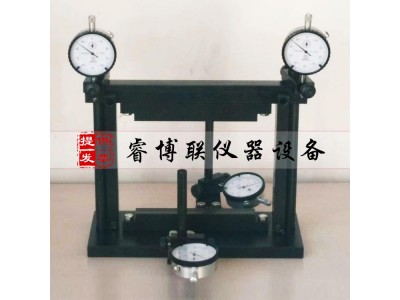

JTGE51-T0852无机结合料劈裂回弹模量试验夹具

JTGE51-T0852无机结合料劈裂回弹模量试验夹具 无机结合料稳定材料劈裂回弹模量试验装置 霹裂回弹模量 无机结合料劈裂回弹模量

一、使用方法：

本方法通过向圆柱形试件施加轴向荷载，测定试件在荷载变化时的轴向弹性变形，从而计算材料的劈裂回弹模量

二、技术参数：

1、压条宽度：12.7mm 与18.75mm

2、弧面半径：50mm与75mm

3、千分表：4只

三、试件制备和养护：

1、对于细粒式、中粒式混合料，采用φ100*100的圆柱形试件；对于粗粒式混合料，采用φ150*150的圆柱形试件，试验荷载为静态荷载。

2、按照规程确定无机结合料稳定材料的Z佳含水量和Z大干密度。

3、试件数量：细粒土应制备不少于9个试件，并要求模量试验结果的变异系数不超过10%；中粒土应制备不少于15个试件，并要求模量实验结果的变异系数不超过10%；粗粒土应制备不少于19个试件，并要求模量试验结果的变异系数不超过15%

4、按照规程标准养生方法进行养生，水泥稳定土类养生龄期为90d，石灰或粉煤灰稳定类养生龄期180d。

四、试验步骤：

1、根据试验材料的类型和一般的工程经验，选择合适量程的测力计和试验机，施加的荷载应大于量程的20%且小于量程的80%。球形支座和上下压条涂上机油，使球形支座能够灵活转动。

2、将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量。

3、试件高度的测试；沿圆周四等分点用游标卡尺测量4点高度，准确至0.1mm,以其平均值计，在试件两侧通过圆心画上十字标记。

4、将试件置于试验台夹具的上下压条之间，安放好上压条与侧面的十字画线对准，上下压条应居中。

5、按照规范测定混合料的劈裂轻度，作为劈裂回弹模量试验的po坏荷载P

6、在试件两边分别等距离各安放一个千分表。
