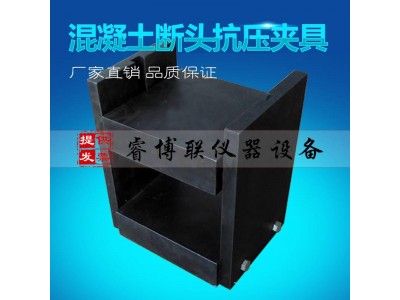

混凝土断头抗压夹具TJ-0562

混凝土断头抗压夹具TJ-0562水泥混凝土抗弯拉试件断块抗压强度试验装置 断头夹具

T0562-2005水泥混凝土抗弯拉试件断块抗压强度试验方法

1 目的、适用范围和引用标准

  本方法规定了测定水泥混凝土抗弯拉试件断块试件抗压强度的方法和步骤。

   本方法适于各种水泥混凝土抗弯拉试件断块的抗压强度测定。

   引用标准：

   GB/T2611-1992  《试验机通用技术要求》

   GB/T3722-1992  《液压式压力试验机》

   T0551-2005  《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》

   T0558-2005  《水泥混凝土抗弯拉强度试验方法》

2 仪器设备

  （1）压力机或wn试验机：应符合T0551中2.3的规定。

  （2）球座：应符合T0551的2.4规定。

  （3）试件压板：上压板为150mm见方的钢板，厚度大于或等于40mm，淬火并刨平（Ra=2.5μm）；导向轴使上下压板两侧对准在一个垂直面上；下压板长度应能使两侧板与试件间bao留10mm~13mm的空隙，厚度、硬度等与上压板相同。

3 试件制备

  3.1本试件为进行抗弯拉强度试验后小梁的断块，其长度较梁高至少长50mm，无xianzhu裂纹及凹凸不平等缺陷。

  3.2 以成型时两侧面做为破型时上下加压面。

4 试验步骤

  4.1 在完成抗弯拉试验后，应尽快试验，并对试件进行编号，描述断块情况。

  4.2 试件安置压板中，将压板放置机台上，几何对中。

  4.3 强度等级小于C30的混凝土取0.3MPa/s~0.5MPa/s的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/s~0.8MPa/s的加荷速度；强度等级大于C60的混凝土取0.8MPa/s~1.0MPa/s的加荷速度。当试件接近po坏而开始迅速变形时，不得调整试验机油门，直至试件po坏，记下po坏机线荷载F（N）。
