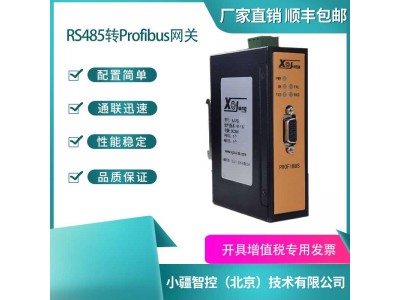

小疆智控RS485转PROFIBUS-DP网关PB7003

小疆智控RS485转PROFIBUS-DP网关

产品型号：GW-PB7003

1、应用广泛：RS485转PROFIBUS网关凡具有RS485接口、用户能够得到接口通信协议的现场设备，都可以使用本产品实现现场设备与PROFIBUS主站的互连。如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。

2、应用简单：用户根据本手册及提供的应用实例，可以在短时间内实现RS485转PROFIBUS连接通信。

3、透明通信：GW-PB7003是通用型通信产品，可实现PROFIBUS主站与设备之间通信报文的透明传输。

4、通用性强：GW-PB7003接口产品与设备通信协议无关。设备通信协议由PROFIBUS主站编程实现。本手册附有STEP 7编程实现通信协议的实例可供参考。

相关产品：对于一些开放的、应用广泛的通信协议，如Modbus协议，本公司另有产品来实现PROFIBUS到这些设备的透明通信。

RS485转PROFIBUS总线桥技术指标

⑴ PROFIBUS-DP/V0协议，符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线的第3部分PROFIBUS规范；

⑵ 标准PROFIBUS-DP驱动接口, 波特率自适应，zui大波特率12M；

⑶ PROFIBUS 输入/输出数量可自由设定，zui大输入/输出:

⑷ 标准RS485接口，半双工； 字符格式：7位/8位可选、校验位(偶、奇、无)可选；波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选；RS485主/从设备可选；

⑸ RS485  zui大通信报文长度：发送230字节或接收230字节；

⑹ 供电：10～30VDC，200mA；

⑺ 工作环境温度：-20～65℃, 相对湿度≤90%（无冷凝）；

⑻安装与产品尺寸：35mm导轨；40×110×74(mm)

⑼防护等级：IP20。
