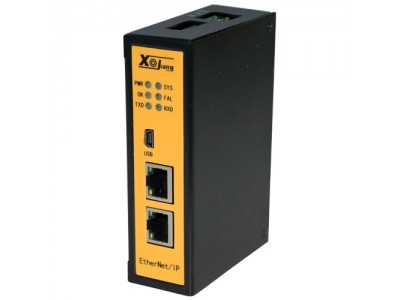

小疆智控EtherNet/IP转PROFINET网关模块

小疆智控EtherNet/IP转PROFINET网关基本说明：小疆智控GW-EIP-003实现EtherNet/IP转PROFINET功能，将EtherNet/IP控制器设备等接入到PROFINET网络。

小疆智控EtherNet/IP转PROFINET网关产品亮点：

1、配置简单方便，用户不需要了解PROFINET IO和EtherNet/IP技术细节，不需要任何编程操作就可以对网关进行配置；

2、数据的吞吐量更大，500字节输入数据+500字节输出数据；

3、1路EtherNet/IP接口，与profinet接口之间相互独立

4、双路PROFINET接口，具有交换机功能，现场连接更加方便直接。

5、调试方便：通过软件配置后即可使用，不是要单独编程通信。

小疆智控EtherNet/IP转PROFINET网关产品简介：

该产品订货号：GW-EIP-003，该EtherNet/IP转PROFINET网关是串口转PROFINET网关的一种，具备大数据量通讯能力，500字节输入数据+500字节输出数据。网关在PROFINET一侧是PROFINET IO 从站，在EtherNet/IP一侧也作为服务器（从站）。该EtherNet/IP转PROFINET网关EtherNet/IP一侧做从站时可连接EtherNet/IP控制器设备，形成EtherNet/IP子网并连接到PROFINET，实现PROFINET控制器监控EtherNet/IP设备的技术要求。该EtherNet/IP转PROFINET网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在配置软件中对网关进行简单配置，即可实现EtherNet/IP转PROFINET网关的通讯功能。

小疆智控EtherNet/IP转PROFINET网关EtherNet/IP接口技术指标：

1、2路RJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；

2、集成以太网交换机，方便链接多个EtherNet设备；

3、符合Edition3.1&Edition1.24规范

4、所以Slot/subSlot的输入输出数据总和不超过1000字节；

5、支持EDS文件。

小疆智控EtherNet/IP转PROFINET网关PROFINET接口技术指标：

1、2路RJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；

2、集成以太网交换机，方便将PROFINET设备组成菊花链；

3、符合PROFINET的C类标准，支持PROFINET2.3版本；

4、所以Slot/subSlot的输入输出数据总和不超过2880字节；

5、集成GSML文件；

小疆智控EtherNet/IP转PROFINET网关通用技术指标：

1、电源电压：DC24V（±5%）；

2、外形尺寸：（宽）40mm（高）110mm（厚）75mm；

3、安装方式：35mm导轨；

4、防护等级：IP20；

5、工作温度：-20℃~+55℃，工作相对湿度： 95%（无结露）；

6、运输温度：-30℃~+70℃；
