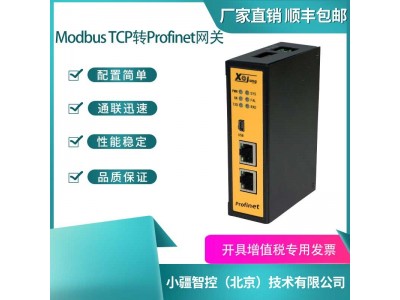

小疆智控MODBUS TCP转PROFINET网关产品简介：

产品型号GW-PN5011，该MODBUS TCP转PROFINET网关是网口转PROFINET网关的一种，具备大数据量通讯能力1440字节输入数据+1440字节输出数据。网关在PROFINET一侧是PROFINET IO 从站，在网口一侧支持MODBUS TCP主站或从站协议。该MODBUS TCP转PROFINET网关MODBUS TCP一侧做客户端时可用连接多个服务器，形成MODBUS TCP子网并连接到PROFINET，实现PROFINET控制器监控MODBUS TCP设备的技术要求。网关MODBUS TCP一侧做服务器时可用于将XXXMODBUS TCP主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。该MODBUS TCP转PROFINET网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在配置软件中对网关进行配置，即可实现MODBUS TCP转PROFINET网关的功能需求。

小疆智控MODBUS TCP转PROFINET网关PROFINET接口技术指标：

1、2XRJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；

2、集成以太网交换机，方便将PROFINET设备组成菊花链；

3、符合PROFINET的C类标准，支持PROFINET2.3版本；

4、所以Slot/subSlot的输入输出数据总和不超过2880字节；

5、集成GSML文件。

小疆智控MODBUS TCP转PROFINET网关MODBUS TCP接口技术指标：

1、1路TCP接口，支持MODBUS TCP协议，支持01H、02H、03H、04H、05H、06H、0FH、10H功能码；

2、网桥控制字可灵活控制MODBUS TCP报文发送：定时发送（发送间隔、等待间隔可选）、事件触发发送。可严格控制MODBUS TCP写（05H、0FH、10H）命

令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能；

3、网桥状态字可全面反映网关MODBUS通信状态和串口的通信状态；

4、输入/输出数据量：Input Bytes + Output Bytes ≤1440 Bytes；Max Input Bytes ≤1440Bytes；Max Output Bytes ≤2880Bytes.

小疆智控MODBUS TCP转PROFINET网关基本说明：

小疆智控PN5011实现MODBUS TCP转PROFINET功能，将MODBUS TCP接口设备接入PROFINET网络，可连接多个MODBUS TCP口的设备到PROFINET网络。典型的串行应用:将变频器，传感器，执行器，人机界面，条码扫描器，RFID读取器，和工业称重设备等接入到PROFINET网络（例如西门子S7-1500,S7-1200,S7-400,S7-300）。

小疆智控MODBUS TCP转PROFINET网关产品亮点：

1、配置方便，用户不必了解PROFINET IO和MODBUS TCP技术细节，无需任何编程就可以完成对网关的配置；

2、数据吞吐量大，1440字节输入数据+1440字节输出数据；

3、2通道独立MODBUS TCP接口完全隔离，可设置成不同参数，连接各种设备；

3、双路PROFINET接口，具有交换机功能，现场连接更加方便直接。

4、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；

小疆智控MODBUS TCP转PROFINET网关通用技术指标：

1、电源电压：DC24V（±5%）

2、外形尺寸：（宽）40mm（高）110mm（厚）75mm

3、安装方式：35mm导轨

4、防护等级：IP20

5、工作温度：-20℃~+55℃，工作相对湿度： 95%（无结露）
