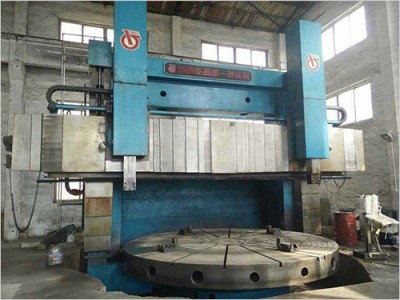

立车大修

在立车大修前，发现以下主要问题：

1、工作台静压浮起不均匀。

2、主轴径向精度与轴向精度不达标。

3、横梁卡紧问题。

4、横梁升降丝杠螺母磨损的检查。

5、横梁水平精度无法满足加工需要。

数控立车大修施工修理方案：

1、关于工作台静压浮起不均匀调整方案

工作台采用分离式结构，即左右立柱与工作台底座分离，工作台底座导轨部分与主轴部分分离，工作台采用短主轴结构，径向采用高精度双列圆柱滚子轴承定心，其内环具有锥孔，可以调整径向间隙，以保证主轴的回转精度，轴向采用具有预紧载荷的恒流静压导轨，由高精度等流分油器供油，共计24个静压油腔。

工作台导轨静压系统原理：油箱→吸油滤油器→齿轮泵→纸质滤油器→溢流阀→截止阀→等量分油器。

工作台静压装置的工作压力由溢流阀设定。设定方法为静压油泵工作后关闭截止阀，然后调节溢流阀到设定压力，完毕再打开截止阀。为清洁油液，每个泵出口处都设有带压差发讯器的纸质滤油器。当压差发讯器报警，此时应延长10-20秒停车，并及时清洗或换滤芯。等量分油器是把静压泵提供的油液等量的分给24个工作油腔。流量发讯器是监视液压油量是否充足，如果油液过少则发出电信号，此时工作台不允许转动，否则将研伤工作台。工作台静压油膜浮升可以通过三个电位移传感器监控，当工作台浮低于0.04mm时发出报警。

2、恢复主轴径向精度与轴向精度

调整主轴轴承和推力圆锥滚子轴承的目的是为了减少轴承间隙，保证工作台的径向精度和轴向精度，由于主轴轴承内环孔是锥孔，当轴承内环向下调整时能够产生径向变形，借以调整轴承滚柱与内外环的配合间隙。对工作台加预紧力是为了提高工作台的轴向刚度和保证切削时工作台有足够的抗颠力矩。从而保证了工作台的轴向精度。

工作台主轴轴承的调整与预紧按如下步骤进行：

主轴径向精度的调整：依次取下端盖、法兰盘、编码器、上盖、压盖、调整垫、轴承、压套、圆锥滚子轴承；在取下调整垫，用螺钉紧固压盖与调整垫后测量压盖与主轴轴承内环间距离，粗调整调整垫使压盖与主轴轴承内环间距离为4-5mm，然后根据压盖与主轴轴承内环间实际数值调整调整垫。上述调整结束后安装圆锥滚子轴承与压套，然后对调整垫进行调整。

主轴轴向精度的调整：为了增加静压导轨的油膜刚度，高精度推力圆锥滚子轴承应进行调整，调整方法如下：

取下调整垫，装好压盖后将百分表触头支在工作台端面上并开启工作台静压油泵，当工作台静压导轨通入规定的压力油后均匀缓慢地拧紧螺钉，直到百分表显示工作台浮生量在0.13mm左右时停止，根据压盖位置对调整垫进行调整。

立车大修的维护服务及建议

拥有机械性能良好但数控系统已过时的数控机床的客户发现很难与现代高速数控机床的供应商竞争。CNC改造是这类客户经济的解决方案。数控机床大修包括用新的更灵活，更强大的新一代控制更换现有控制，更换反馈测量设备，更换润滑系统，滚珠丝杠，驱动器等，同时保持旧机器的结构。

主轴：诊断，专科维修；根据要求提供现场主轴磨合和主轴几何形状检查；设备：铣削附件，开槽附件，旋转螺纹加工机，刀架，水平钻孔附件；XXX设备和配件；全机械鉴定服务。

维护和服务建议：内存备用电池更换，继电器更换，过滤器更换，传动皮带，油位检查，安全设备检查，轴驱动器运行特性检查，滚珠丝杠和主轴驱动系统，外观检查，轴间隙检查，皮带更换和新调整轴几何图形（包括服务级别3包）。
