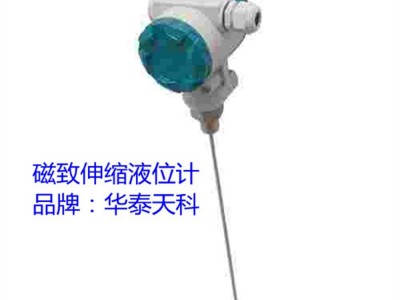

河北磁致伸缩液位计 24VDC法兰连接

用途：

磁致伸缩液位计用于石油、化工原料储存、工业流程、生化、食品饮料、罐区管理和加油站等各种液罐的液位工业计量和控制，大坝水位，水库水位监测与污水处理等等

磁致伸缩液位计特点：

1.稳定性强:由于磁致伸缩液位计采用波导原理，无机械可动部分，故无摩擦，无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作稳定，周期长。

2.精度高:由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量。

3.安全性好:磁致伸缩液位计的防爆性能高，使用安全

4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装

5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，提高测量系统的自动化程度。

磁致伸缩液位计选型：

1.磁致伸缩液位计选型时要注意是否防爆，防爆类型有不防爆标准型及防爆型两种。

2.磁致伸缩液位计选型时还要注意现场的使用温度

3.磁致伸缩液位计的探杆类型选择，可根据实际的工况运用来选择。

4.是否需要现场显示，是仪表的头部，可以直接输出数字，方便就地读数。

其实磁致伸缩液位计可以搭配磁翻板液位计一起使用，虽然工作原理不同，但是搭配在一起使用，磁致伸缩液位计可以代替磁翻板液位计的远传功能，可以提高磁翻板液位计的精度，及使用周期，对精度有要求的项目可以选择搭配使用。

磁致伸缩液位计结构

磁致伸缩液位计由三部分组成:探测杆，电路单元和浮子组成。测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个"扭曲"脉冲，或称"返回"脉冲。将"返回"脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。

工作原理：磁致伸缩液位计主要有三部分组成：电子变送器、浮球、探测杆。工作时浮球沿导管随液面上升或下降，浮球内装有磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场；两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被电子变送器所接收。利用韦德曼效应原理（磁致伸缩工作原理），通过电子技术手段，测量起始脉冲与返回脉冲之间的时间间隔即可的测出液位高度。这一原理生产的液位计是测量液位领域简单，性能稳定。

磁致伸缩液位计优点：

1.安装方便、维护简单，适用于各种罐、槽、球形容器的液位测量，并且安装过程中不影响生产。

2.稳定性强：磁致伸缩液位计采用磁致伸缩工作原理，无机械可动部分，故无摩擦，无磨损；变送器和探测杆密封于导管内，和测量介质非接触，传感器工作稳定，周期长。

3.精度高：磁致伸缩液位计工作中通过测量起始脉冲和终止脉冲的时间来确定被测液位移量，因此测量精度高，分辨率优于0.01%FS，这是用其它传感器达不到的精度。

4.安全性好：磁致伸缩液位计的防爆性能高，使用安全，避免人工测量所存在的不安全性。

5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，提高测量系统的自动化程度。

磁致伸缩液位计安装说明

磁致伸缩液位计用于液体液位和界面的连续测量。采用两线制输出接口设计，标准的4～20mA电流输出方式。测量精度高，主要用于石油、化工原料储存、工业流程、生化、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制；大坝水位，水库水位监测与污水处理等等。
