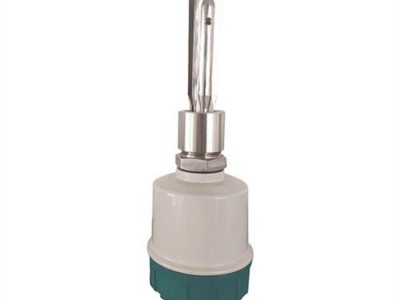

山西音叉液位计 304材质音叉液位计

测量原理

使用压电晶体以音叉的固有频率对音叉进行振动。对于这种频率的变化，可进行连续监控。当产品用于低报途时，容器内的液体向下排放流经音叉，引起固有频率的变化，这一变化被电子元件检测，从而切换输出状态。当容器内的液体上升并与音叉接触，又可切换输出状态。

音叉液位开关安装：

1音叉物位计应安装应与水平向下成20o夹角以增加感应灵敏度，减小下料冲击。

2开关安装避免靠近入料口，以减少下料损坏音叉；若开关安装在靠近入料口处，请在开关上方200mm处加装一块4″宽的保护挡板。

3室外安装时，接线盒的出线接线口须朝下。

4送电时应确认使用电压正确。

5被控制线路负载必须与开关接点容量相匹配。

6入料口为非中心入料时，须考虑安息角。

7运输、安装、使用中要使音叉免受变形、挤压、折损等外力影响，否则会造成损坏。

8粘度（＞2000mm2/s）  液体安装时要使音叉部分与桶壁、管壁距离加大至无液体粘连。

9安装或者移动音叉液位开关的过程中，应尽量避免用手抓叉头，更要注意叉头不能大力磕碰硬物，以免造成叉头变形导致测量失效。

音叉液位开关使用注意事项：

1、进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。

2、振动强的场合，可用绳索吊装叉头。

3、不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。

4、外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。

5、使用前先检查仪表的工作和延时，无误时方能投入运行。

6、仪表要定期检查，清除叉体上的沉积物。

7、接地线要与容器壁或大地良好接触，接地电阻＜2Ω。

8、音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测，当仓体不便侧面开孔时可采用顶装，位置选择能避开料位冲击的位置。
