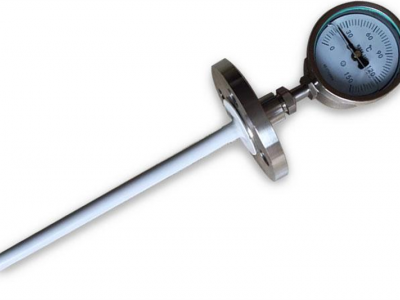

河北双金属温度计 防爆双金属温度计

温度计指示部分（温度计外边盘直径）：φ60，φ100，φ150MM

安装固定形式：无固定装置，可外动螺纹介，可内动螺纹，固定螺纹，固定法兰，卡套螺纹，卡套法兰

位置特征：轴向型，径向型，万向型

双金属温计是现场显示温度，直观方便；安全稳定，使用周期长；多种结构形式，可满足不同温度要求。

一、工作原理

双金属温度计把两种线膨胀不同的金属组合在一起，一端固定，当温度变化时,两种金属热膨胀不同，带动指针偏转以指示温度，这就是双金属片温度计，测温范围为-80~600C,它适用于工业上精度要求不时的温度测量。双金属片作为一种感温元件也可用于温度自动控制

二、原理结构

双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。

三、原理相关参数

1、标度盘公称直径：60mm，100mm，150mm

2、精度等级：1.0，1.5

3、热响应时间：≤40S

4、防护等级：IP55

5、角度调整误差：角度调整误差应不超过其量程的1.0%

6、回差：双金属温度计回差应不大于基本误差限的值

7、重复性：双金属温度计重复性限范围应不大于基本误差限值的1/2

双金属温度计的优点在于响应速度快、 体积小、线性度好、稳定，双金属温度计的热电势大小仅与热电材质的热电性质和两端温度差有关。

采用同一种匀质导体或半导体构成回路,都不会产生热电势。

热电偶两个接点温度T,T0，若T=T0,热电偶的热电势为零。

若两种导体A，B分别与第三导体组成热电有宽的测温范围,长期使用的物理化学性能稳定

电导率,电阻温度系数小; 配置的热电势灵敏度,热电势与温度之间成线性，易于复制,工艺简单。

但错用了配套镍铬-镍 硅的补偿电桥,其补偿电桥的平衡点0º C。当冷端温度为30º C,温度表指示温度 900º C,则加热炉的实际温度为多少?一般双金属温度计用在低温，热电偶用在温。 如果温度超过 500 度的话那么双金属温度计的阻值会大，可能会影响测量结果，甚至会出现 不能出来测量结果的情况发生。

耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。

耐震电接点双金属温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动，具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，应用于石油、化工、机械、船舶、发电、纺织、印染等。
