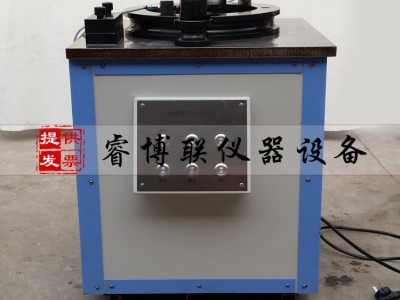

GB20041.21电动金属导管弯曲试验机

GB20041.21电动金属导管弯曲试验机 电动金属导管弯曲机 金属导管弯曲试验机 金属导管弯曲机

一、电动金属导管弯曲试验机前言：

电动金属导管弯曲试验机是对金属管进行平面弯曲试验的设备。产品广泛应用于金属管行业、钢管制造业和管道企业，产品质量材料性能检验机构，以检验金属管的弯曲性能。采用优质电机带动涡轮减速箱传动机器主轴，弯曲型辊装在机器主轴上，启动弯管机，弯曲型辊围绕成型模转动，弯曲的角度为90 °，试验后，观察试样有无裂痕。（备注：成型轮生产需按国标要求和导管成一定比例）。

二、电动金属导管弯曲试验机技术参数：

1、试样导管直径：16mm、20mm、25mm

2、弯曲内半径：96mm、120mm、150mm

2、弯曲外半径：113mm、141mm、178mm

2、凹槽半径：8.1mm、10.1mm、12.7mm

2、试样弯曲总角度：90°

2、电压：380V

2、功率：1.5KW

2、总重量：400kg

2、外形尺寸：600×600×800mm

三、电动金属导管弯曲试验机依据标准：

符合《GB 20041.21-2008 电缆管理用导管系统 刚性导管系统的特殊要求》、《GB T14823.1电气安装用导管 特殊要求 金属导管》、GB/T244-2008《金属管弯曲试验方法》、GB/T232-1999《金属材料弯曲试验方法》、《JG/T3050建筑用绝缘 电工套管及配件》及《ZBG33008聚氯乙稀塑料波纹电线管》 等要求。

四、结构说明：

本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成。

五、产品特点：

金属导管弯曲试验机运用新技术，更趋完善和谐，特别设置了保护限位装置，一旦用户操作有误，或者数显控制开关出现异常，紧急制动未起作用，限位装置即可发挥效能，智能停机，从而对做试验的工作人员、和机器本身起到保护作用，这套装置本身就是一项zhuan利发明技术。该设备精度可靠，使用方便，限位可靠，使用寿命长。
