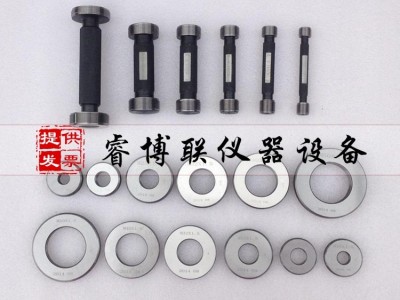

GBT17194-1997金属导管量规

GBT17194-1997金属导管量规 金属管量规 刚性金属导管*小外径量规 非刚性金属导管*小外径量规 电工套管量规 PVC平导管量规

一、产品标准依据

沧州中亚试验仪器有限公司生产的金属导管量规符合《GB20041电气安装用导管系统通用要求》、《GBT 17194-1997 电气导管 电气安装用导管的外径和导管与配件的螺纹》。

二、金属导管量规选择方法：

1、测量导管z大外径：GBT17194-2导管z大外径的环规

2、测量导管z小外径：GBT17194-3a/3b（刚性/非刚性）

3、测量导管外螺纹：GBT17194-4外螺纹通(T)/止(Z)环规

4、测量导管内螺纹：GBT17194-5内螺纹通(T)/止(Z)塞规

三、金属导管量规技术参数：

1、GBT17194-2导管z大外径的环规：6、8、10、12、16、20、25、32、40、50、63、75，共12件

2、GBT17194-3a刚性金属导管z小外径量规：6、8、10、12、16、20、25、32、40、50、63、75，共12件

3、GBT17194-3b非刚性金属导管z小外径量规：6、8、10、12、16、20、25、32、40、50、63、75，共12件

4、GBT17194-4外螺纹通(T)/止(Z)环规：6、8、10、12、16、20、25、32、40、50、63、75，共12付

5、GBT17194-5内螺纹通(T)/止(Z)塞规：6、8、10、12、16、20、25、32、40、50、63、75，共12付

四、金属导管量规使用方法：

1、检测导管z大外径：试样长度依据标准要求，选择《GBT17194-2导管z大外径的环规》无需过分用力便能使环规通过整段导管试样时，该导管试样为合格。正常情况下，有保护性涂镀层的导管应在涂镀前进行此项试验。

2、检测金属刚性导管z小外径：试样长度依据标准要求，选择《GBT17194-3a刚性金属导管z小外径量规》不过分用力，量规就不可能通过整段导管时，该导管试样为合格。

3、检测非金属刚性导管z小外径：试样长度依据标准要求，选择《GBT17194-3b非刚性金属导管z小外径量规》在自重作用下，环规不能通过整段导管时，该导管试样为合格。

4、检测导管与配件的外螺纹：试样长度依据标准要求，选择《GBT17194-4外螺纹通(T)/止(Z)环规》，无需过分用力便可把螺纹环规(T)旋入导管的螺纹中；而不过分用力，就无法使螺纹环规(Z)通过螺纹，则该导管试样的外螺纹为合格。

5、检测导管与配件的内螺纹：试样长度依据标准要求，选择《GBT17194-5内螺纹通(T)/止(Z)塞规》，无需过分用力便可把螺纹塞规(T)旋入导管的螺纹中去；而不过分用力就无法使螺纹塞规(Z)通过螺纹，该配件试样的内螺纹为合格。
