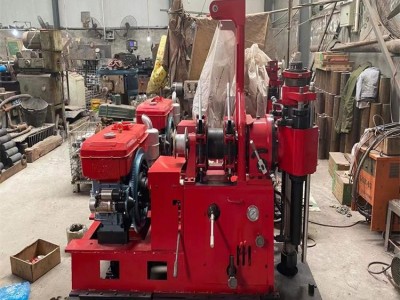

高铁工程GXY-200井下用勘探钻机外形尺寸 锡探钻机

GXY-2型钻机具有自动定心式油压卡盘、较强起拔能力的行星式卷扬机和操纵方便、使的离合器。

GXY-2型钻机与-般类型油压钻机比较具有下列特点:

1.钻机具有较高的转速和较合理的转速范围,转速级数较多低速扭矩大,适合小口径金刚石岩心钻机，也能满足大口径硬质合岩心钻进和格种工程钻孔的要求。

2.钻机重量较轻,可拆性较好。钻机可分解成九个整体部件,部件重量200千克。便于搬迁,丘岖地区工作。

3.结构简单布局较合理,部件均表露在外,不相互重叠,便于维护、保养和修理。

4.钻机具有两个反转速度,处理事故时劳动强度不大,胺全。

5.钻机移车平稳,固定锢,钻机机架坚固、軋低,速钻进时稳定性好。

6.配有足够仪表,利于掌握孔内情况,操纵手柄比较灵活,锔较合理,操纵灵活河靠。

7.钻机与泥浆泵采用单机分别传动,机场布置比较灵活,可减少机场面积。

基本参数

钻进深度 0~250m 钻杆直径 Φ42mm,Φ50mm,Φ60mm

钻孔倾角 0-360° 钻机外形尺寸（长宽高） 1860*780*1480mm

钻机重量（不包括动力） 800kg 主动钻杆 六方带槽53*Φ59*4500mm

立轴转速

动力机转速（r/min） 1460 1800

正转低速（r/min） 43:74:117:162 53:92:145:200

正转高速（r/min） 203:352：556：768 250:435:668:947

反转（r/min） 33:159 47:196

回转器

立轴行程 500mm 立轴大扭矩 2500N.m

立轴大起拔力 49kn 立轴大加压力 35kn

大起重力（低速单绳） 25kn 卷筒转速 34:59:94:129r/min

卷场机

钢丝绳提升速度（单绳单层） 0.38;0.66;1.05;1.44m/s

钢丝绳规格 Φ12.5mm

卷筒容绳量 30mm

移动装置

移动油缸行程 465mm

钻机离开孔口距离 330mm

油泵

油泵规格 CB-FC16-FL型

转速 500-2500r/min

排量 16ml/r

动力配置：

YL60L-4电动机，功率15KW，转速1460r/min

2100柴油机，功率17.6KW，转速1800r/min

2S1115M柴油机，功率16.2KW，转速2200r/min

勘查钻机作为铁路建设的一种设备，很多时候会在荒郊野外施工，进出不方便，所以钻机的质量对客户来说格外重要，勘察钻机在施工中如果出现质量问题，维修起来可就不是价格的问题了，所以采购设备一定要找的生产厂家
