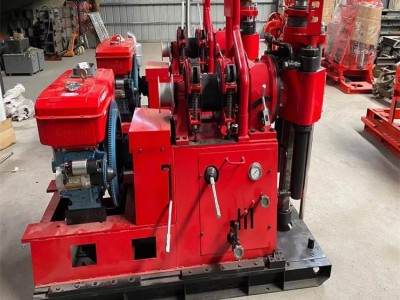

大口径GXY-2B深孔取芯钻机功率 勘查钻机

GXY-200钻机是我司对GXY-2B型钻机装卸车部分进行改进，其它性能不

做改变，以减轻钻机重量，减少装卸车隐患。该钻机具有小型轻便，易于进出场，占地面积小，功能等特
点。适合大型钻机不能到达或施工场地较困难的地区钻探，具有良好的循
环水，适合各类地层钻探。

基本参数
钻进深度 0~250m 钻杆直径 Φ42mm,Φ50mm,Φ60mm
钻孔倾角 0-360° 钻机外形尺寸（长宽高） 1860*780*1480mm
钻机重量（不包括动力） 800kg 主动钻杆 六方带槽53*Φ59*4500mm
立轴转速
动力机转速（r/min） 1460 1800
正转低速（r/min） 43:74:117:162 53:92:145:200
正转高速（r/min） 203:352：556：768 250:435:668:947
反转（r/min） 33:159 47:196
回转器
立轴行程 500mm 立轴大扭矩 2500N.m
立轴大起拔力 49kn 立轴大加压力 35kn
大起重力（低速单绳） 25kn 卷筒转速 34:59:94:129r/min
卷场机
钢丝绳提升速度（单绳单层） 0.38;0.66;1.05;1.44m/s
钢丝绳规格 Φ12.5mm
卷筒容绳量 30mm
移动装置
移动油缸行程 465mm
钻机离开孔口距离 330mm
油泵
油泵规格 CB-FC16-FL型
转速 500-2500r/min
排量 16ml/r
动力配置：

YL60L-4电动机，功率15KW，转速1460r/min

2100柴油机，功率17.6KW，转速1800r/min

2S1115M柴油机，功率16.2KW，转速2200r/min

钻进时注意事项
：
1.钻机工作范围内禁止无关人员走动。

2.当在斜坡和岩石面工作时，务必注意滑倒或侧滑。

3.钻机正在工作时，特别注意钻头，手、脚、身体XXX部位不能
接触钻机转动部位。

4.钻进时，随时注意循环水情况，发现不回水时要及时处理，以防发
生烧钻、蹦管事故。

5. 钻进给力时，给力要平稳持续，转速要合理。
