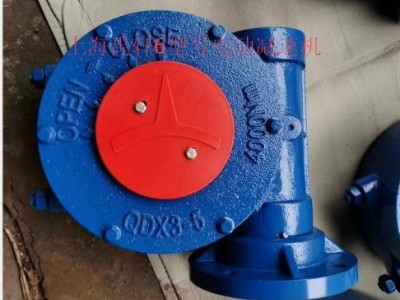

YFQDX3-D6阀门电装减速机，DN500蝶阀电动执行器

YFQDX3-D6阀门电装减速机，DN500蝶阀电动执行器

产品特点

 YFQDX3阀门电装配件，蝶阀电装蜗轮箱装配电动执行器是一款90°部分回转型手动驱动装置，产品适用于球阀、蝶阀、旋塞阀等类型阀门。该系列产品箱体采用WCB碳钢精铸，蜗杆和齿轮都经过高频淬火处理，提高了 产品的使用强度，更适用于不同阶段低温环境。根据输出扭矩大小，产品承载能力强弱，手轮采用球墨铸件、钢管焊接。

      QDX3电动阀门蜗轮箱是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。与阀门连接的法兰全部采用ISO 5211国际标准，互换性强，型号齐全，便于阀门匹配安装。

蜗轮箱、阀门蜗轮箱安装注意事项大致有以下几点： 　　

阀门蜗轮箱首先检查蜗轮轴内孔、键槽、装置壳体法兰盘与阀杆轴、键、阀体安装法兰盘是否相符。 检查无误后将本装置装于阀门上。 阀门蜗轮箱转动装置上的手轮，调整限位螺钉，使指示盘上的指示针能在全关时指向CLOSE，全开时指向OPEN。阀门蜗轮箱均备圆孔带键和扁孔、方孔与阀连接的型式供用户选择，并可按用户要求加工制作。 选用阀门蜗轮箱时，应注意连接尺寸与阀门的相应尺寸一致，如有特殊要求，请在订货时提出。 安装时，首先应将阀门和本装置的指示盘均处在关闭的位置，以便协调一致。

订货使用须知：

1.连接螺孔排列错开中线位置为X。

2.驱动装置安装正确，蜗轮轴孔与阀门轴应同心。螺丝紧固牢靠。

3.加载到手轮上的操作力达到规定要求时，即可输出额定扭矩。用户不得更改手轮直径和使用超出规定,输入合力的力量操作，以免损坏机件
