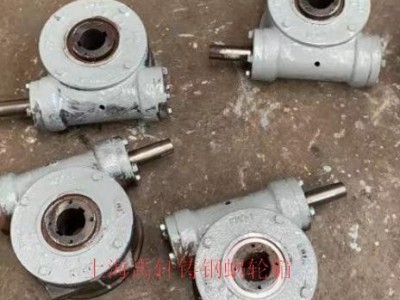

YXQDX3-5蝶阀 球阀驱动装置-铸钢蜗轮箱执行器

YXQDX3-5蝶阀 球阀驱动装置-铸钢蜗轮箱执行器

产品别名:涡轮箱，手动执行器，阀门开关器，阀门减速机-加工定制-可来图或者尺寸订制，品牌-上海禹阀（YF）标准-国标或厂标，连接形式-法兰，材质-铸钢或者铸铁-不锈钢等，YXQDX3蝶阀 球阀阀门驱动装置-WCB蜗轮箱是一款90°部分回转型手动驱动装置，产品适用于球阀、蝶阀、旋塞阀等类型阀门。该系列产品箱体采用WCB碳钢精铸，蜗杆经过高频淬火处理，提高了产品的使用强度，更适用于不同阶段低温环境。根据输出扭矩大小，产品承载能力强弱，手轮采用球墨铸件、钢管焊接。

      如阀门用于野外环境，为了预防他人随意打开阀门，我们可以根据客户需求提供带锁机构。与阀门连接的法兰全部采用ISO 5211国际标准，互换性强，型号齐全，便于阀门匹配安装。

蜗轮蜗杆传动有如下特点： 　

1）结构紧凑、并能获得很大的传动比，一般传动比为7-80。 　

2) 工作平稳无噪音 　

3) 传动功率规模大 　

4）可以自锁 　

5）传动效率低，蜗轮常需用有色金属缔造。蜗杆的螺旋有单头与多头之分。

传动比的计算如下： 　　　　　　　

I=n1/n2=z/K 　　　　　　　

n1-蜗杆的转速 n2-蜗轮的转速 K-蜗杆头数 Z-蜗轮的齿数
