塔架式长探150型煤矿地质勘察取芯钻机操作说明

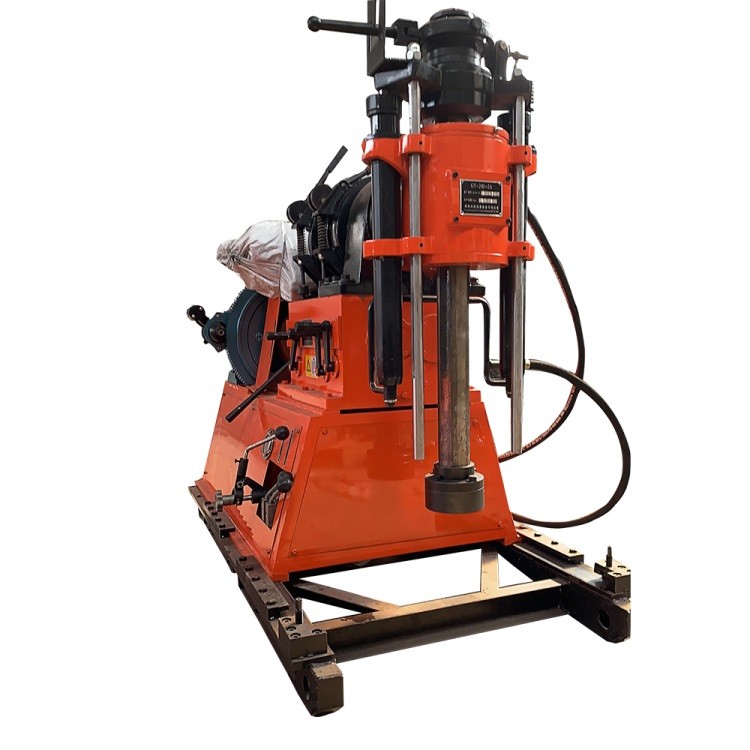

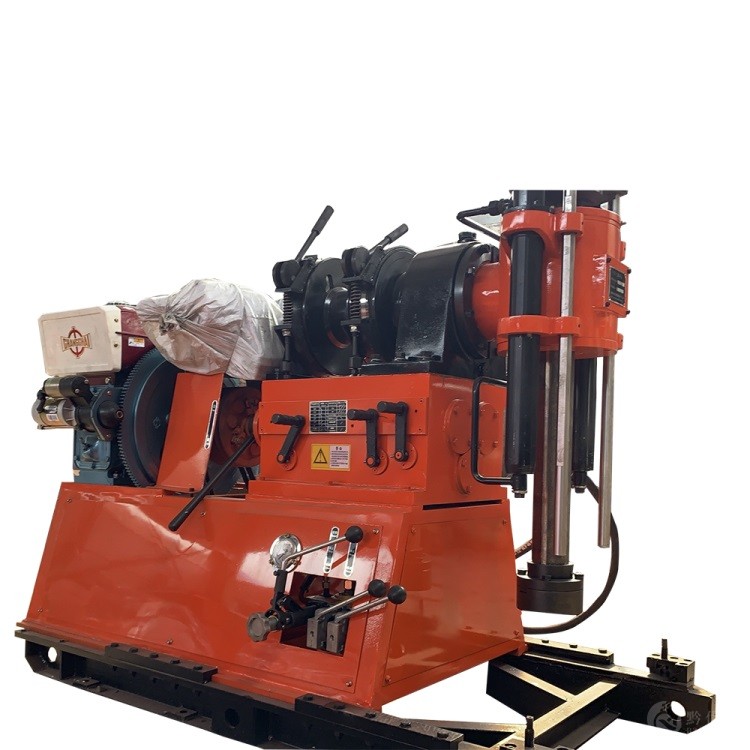

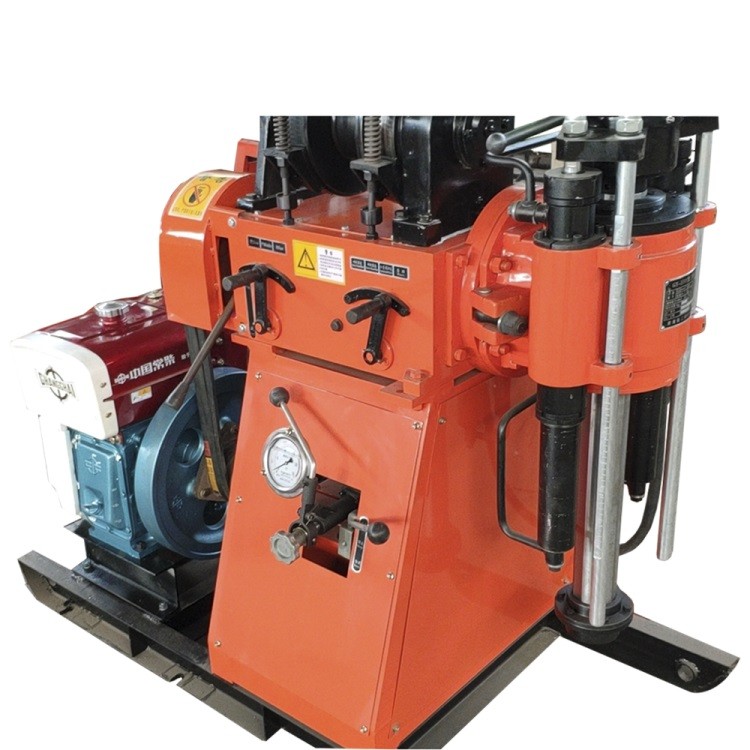

GY-150HB型泵机一体钻机是一种轻便多用途工程勘查钻机，它适用于工业和民用建筑，铁路，桥梁，水电等部门的工程地质勘探，以及小直径的基桩孔施工 。在中铁五局项目、中铁十二局项目中发挥了作用。
主要特点：
1.转速范围广，挡次合理。

2.低转速，大扭矩，能适应于钻机取样及桩孔施工。

3.高转速，打小口径金刚石钻头，能适应于钻机验桩等的施工。

4.采用摩擦锥与游星轮组合式升降机，结构先进，冲击性好。

5.油压给进，操作简便，钻进效率高。

6.转盘采用T型槽变角装置，变角范围广，故能钻进各种倾角的钻孔。

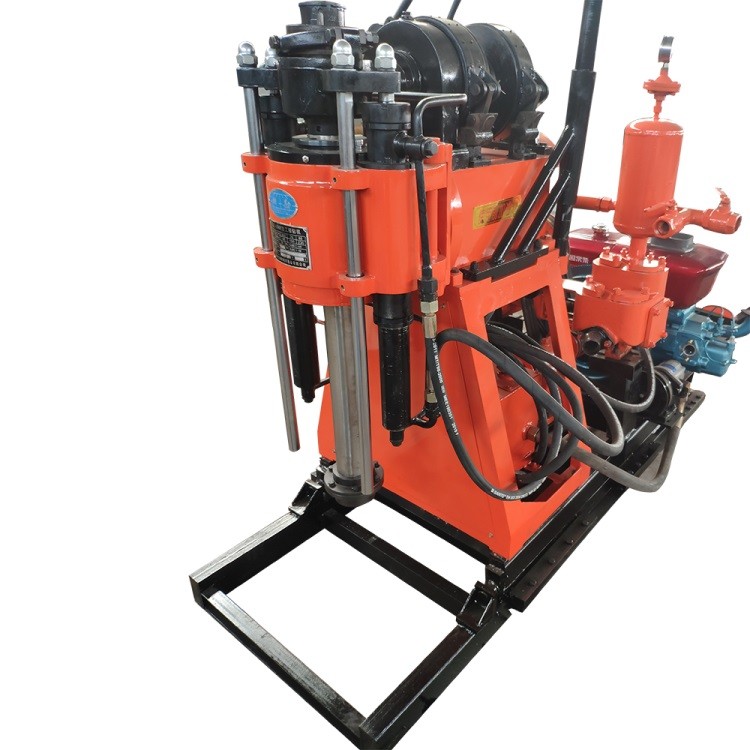

7.结构紧凑，钻机水泵及柴油机安装在同一底座上，占用机场面积小。

8.体积小，重量轻，，解体及搬迁方便。

9.涡轮箱配有风扇散热，确保油温不过热。
性能参数：
1、钻进能力

钻孔直径（mm）300  76  46

钻孔深度(m )35  200  190

钻杆直径(mm) 42

立轴倾角范围 0°～360°

2、转盘

转速（r/min）60    200   400    610    1100

扭矩 1800N·m

给进行程  450mm

油缸 给进力 20KN

油缸 上顶力 30KN

3、升降机

卷筒直径 φ125mm

钢丝绳直径 φ11mm

卷筒容绳量  26m

单绳提升力  24KN

单绳提升速度（m/s）0.20     0.72   1.26     2.8

钻机外形尺寸（长×宽×高）1800×850×1420mm
钻机重量（不包括动力机）600kg

钻机用途及适用范围：

1铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘探。

2地质岩心钻探、物理勘探。

3小型灌浆孔子、火暴破孔的钻凿。

4小型水井钻凿。
   本机适用于固体矿床的普查勘探及工程地质勘探等钻孔以及各种混凝土结构检查孔。

       根据地质结构的不同，可选用金刚石、合金及钢粒等钻头进行钻进。
