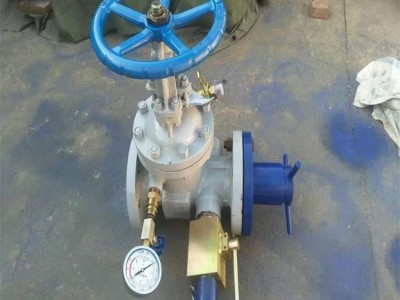

瓦斯防喷装置 新疆手动防喷阀门法兰盘

防喷分流制动阀是针对巷（隧）道钻孔施工特点而研制开发的一种新技术产品，将单一的孔口在功能上转变成工作口、分流口、监测口三部分。具有孔口防喷、反压制动、侧向分流、仪表监测、液气分离等功能。它能保障钻孔施工安全，减轻工人劳动强度，改善孔口作业环境。它是阀门制造技术在钻孔施工安全领域的充分应用。该阀功能集中、结构紧凑、操作简便、外型尺寸小，是目前常用闸阀的替换升级产品。适用于水电、采矿、交通等行业的地下工程,对地（岩）层中的水和有害气体进行有效治理。

一、用途目的

1、煤矿、铁矿、遂道钻孔探放高压水孔口安全防控装置，治理奥陶纪灰岩含水层、导水陷落柱、导水断层、交通隧道的溶洞暗河，提供本质安全型的全密闭探放水钻孔施工技术。

2、有效解决现行规定中的不可控环节，把危险的工作变得安全、可靠，实现标准化作业。解决孔口防控问题，使孔口具备带杆分流、密闭和测控的功能，紧急情况下可有效控制孔口，解决了孔口防喷和反压的问题。

3、为提供上述功能提供基础条件，为用户单位二次功能开发提供基本平台载体。

二、结构功能

1、本套装置由二部分组成：旁通闸阀、钻杆控制器、简易钻杆控制器。钻杆控制器为闸阀内置式部件。

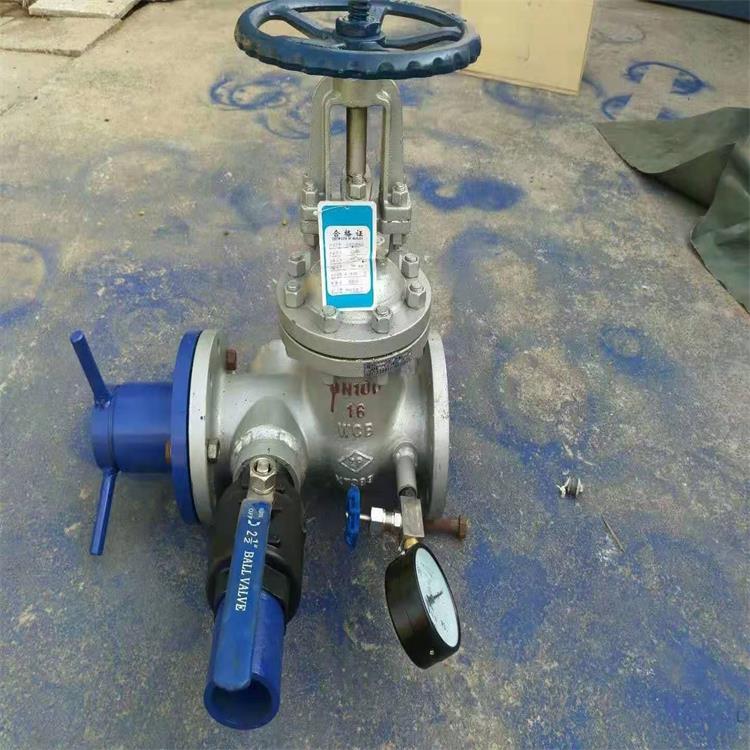

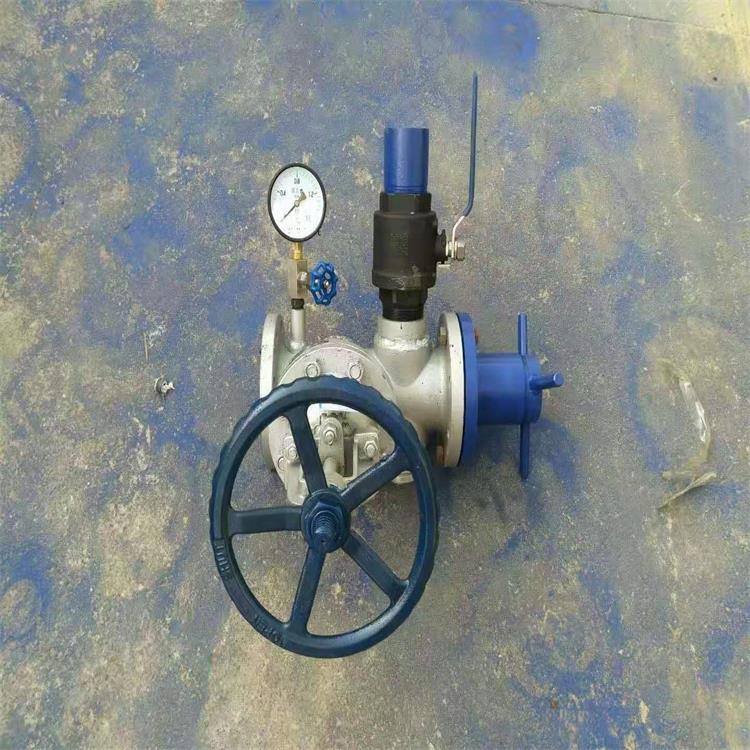

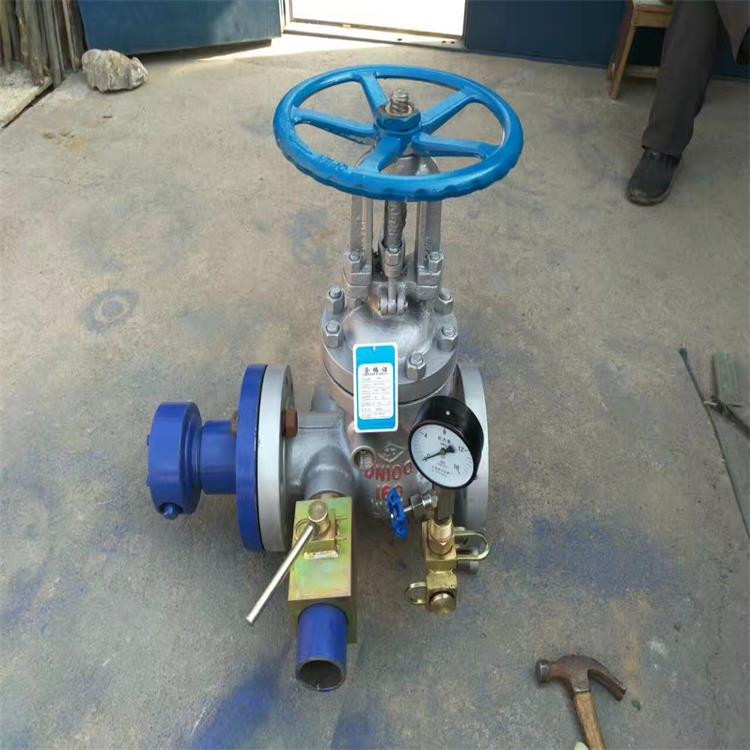

旁通闸阀以Z41H结构为基础，闸板能够提离过流通道，闸板一侧设有分流口，闸板两侧设有压力表安装孔，必要时可改为反注浆孔，封闭钻孔。

闸阀在钻杆及控制器撤离的情况下，可以关闭闸板。

钻杆控制器由法兰、套筒、活动挡板、胶圈、旋塞和手柄组成。

钻杆控制器能够抱紧、固定、密封钻杆，实现防喷、反压和分流的目的。
