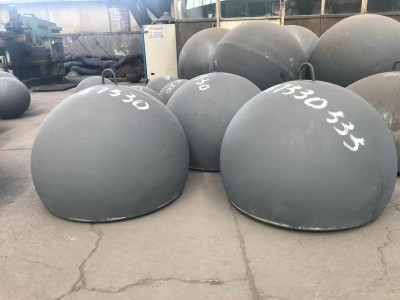

焊接球节点是由两个热冲压钢半球加肋或不加肋焊接成空心球的连接节点。

目前市场出现大直径的焊接球节点，此节点现广泛使用在管桁架工程中，作为大跨度，大型箱型梁和H型梁的节点大型管桁架工程提供1300*35mm，1200*80mm*1250*60mm等节点。

焊接球节点组成

1、螺栓球节点：由螺栓球、高强度螺栓、套筒、紧固螺钉和锥头或封板等零、部件组成的节点。2、螺栓球：通过拧入高强度螺栓连接各轩件的零件。3、高强度螺栓：杆件与螺栓球的连接件。4、套筒：承受压力和拧进高强度螺栓的零件。5、锥头或封板：钢管端部的连接件，较大直径的钢管采用锥头。6、紧固螺钉：拧套筒时可以带动高强度螺栓转动的零件。

焊接球节点网架/焊接球规格图纸质量可查厂家

成品支座搭配使用焊接球节点，保质保量

网架中用空心球将汇交的管形截面杆件焊接在一起的节点。空心球用两块圆钢板热压成两个半球后对焊而成。当球径较大时，可在球体内加衬环肋，并与两个半 焊接空心球节点球焊成一体，加环肋后承载力可提高15%～30%。这种节点传力明确，造型美观，构造简单，便于连接任意方向的杆件，而且各杆件在节点处自然对中。适用于圆钢管杆件组成的网架。

钢管塔构件是一种比较理想的节点处理方式，但常规的球节点承载力计算理论对于超大直径薄壁焊接空心球节点无法适用.结合舟山与大陆联网特大跨越输电高塔工程设计实例，通过非线性有限元分析，对无加劲肋和加劲空心球节点的受力特性、破坏GB3092低压流体输送用焊接钢管GB222钢的化学分析用试样取法及成品化学成份允许。
